EtherCAT從站網關當前您所在的位置：首頁 >> 產品與服務 >>  協議轉換網關 >>  EtherCAT從站網關

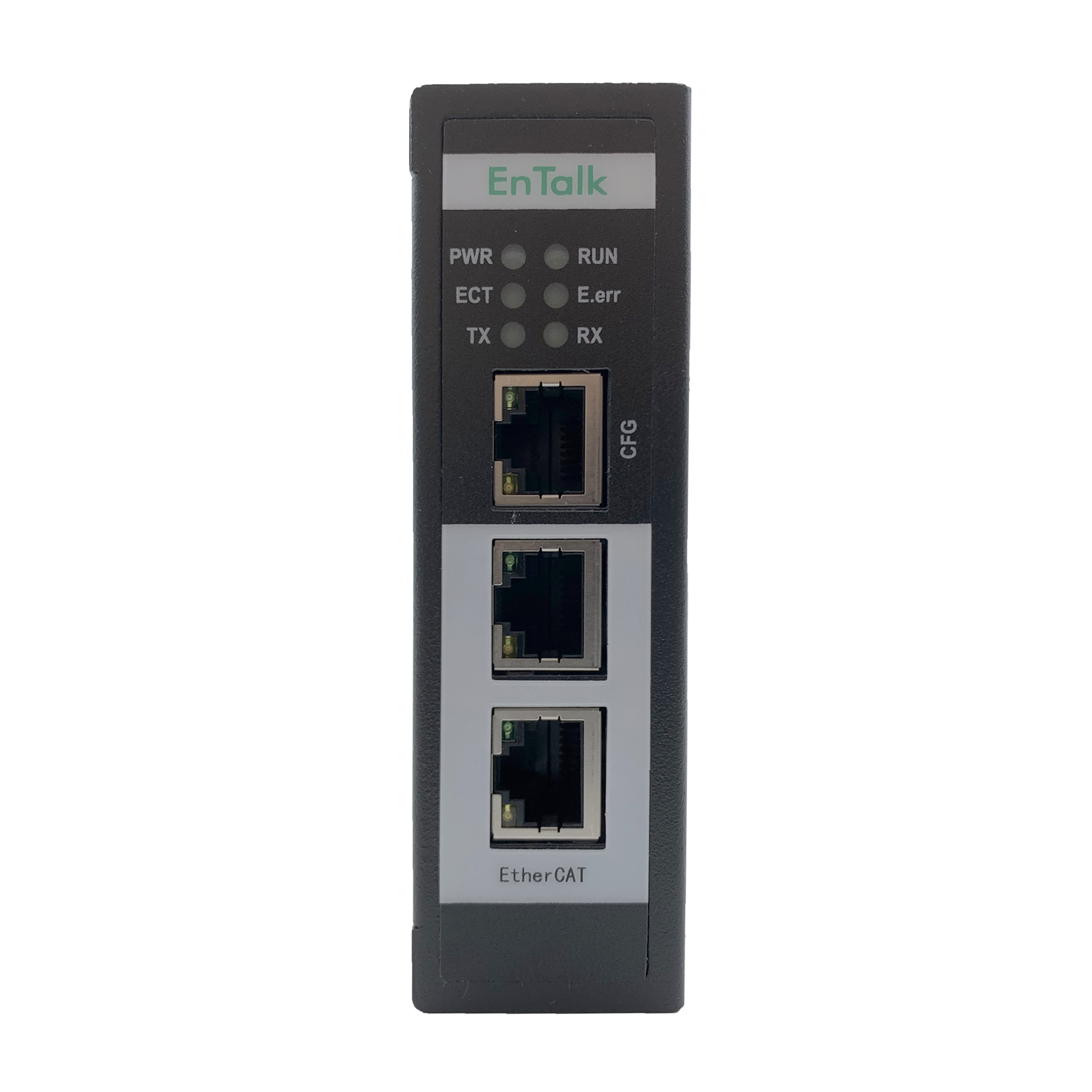

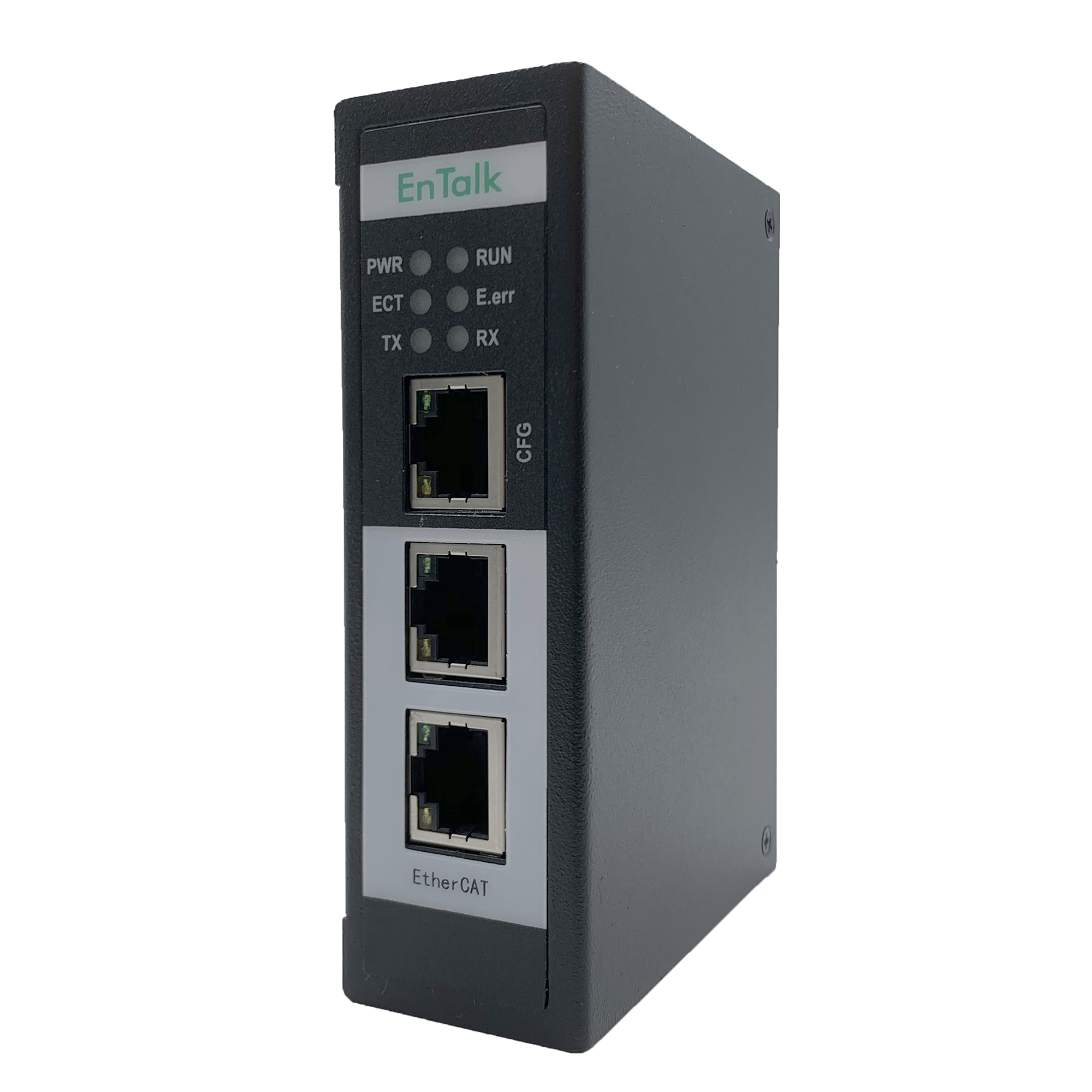

EtherCAT從站轉Modbus RTU

符合標準EtherCAT協議和Modbus協議規范，支持串口自定義協議
配置簡單，免費提供配置工具
毫秒級的網絡之間協議轉換
無需通過EtherCAT網絡配置Modbus參數，支持更多Modbus設備連接
靈活的串口自定義方式
配置軟件可在線監聽和記錄Modbus網絡數據
支持Modbus設備點表導入導出，方便工程師配置
大量的工業現場應用驗證
高性價比，可快速定制
聯系我們
產品詳情

ET031 EnTalk EtherCAT Slave to RS485網關手冊Ver1.0.1.pdf


工作原理

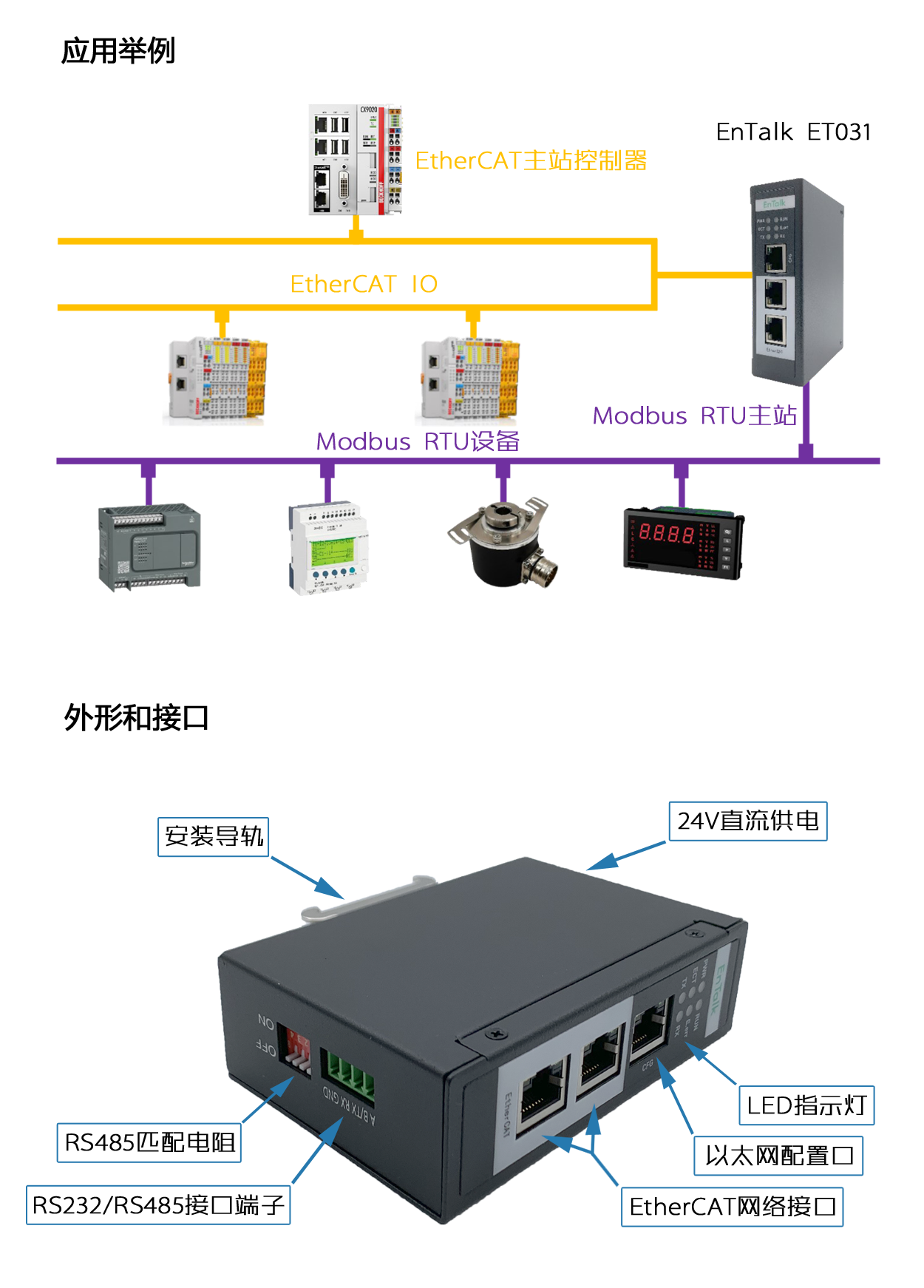

在EtherCAT側，網關作為EtherCAT從站運行；

EtherCAT從站設置可通過導入提供的.xml文件到主站實現，ESI文件由配置工具自動生成。

在串口側，該設備既可作為Modbus主從站也可由用戶自定義協議。

由配置軟件完成串口數據和EtherCAT網絡數據的映射，通過網關完成串口設備和EtherCAT網絡數據交換。


關于連接、配置和固件更新

該網關EtherCAT側可以實現菊花鏈?zhǔn)降耐負浣Y(jié)構。

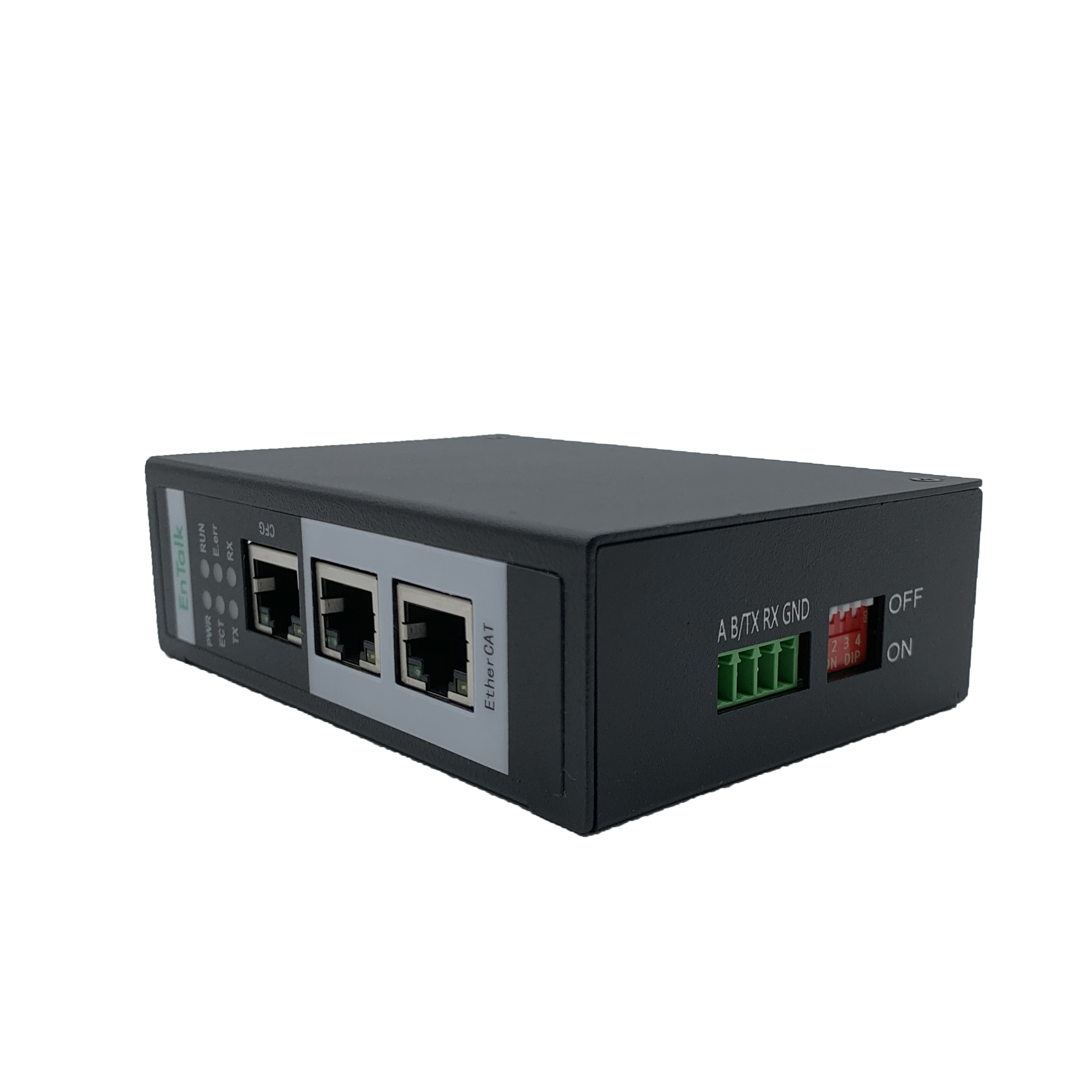

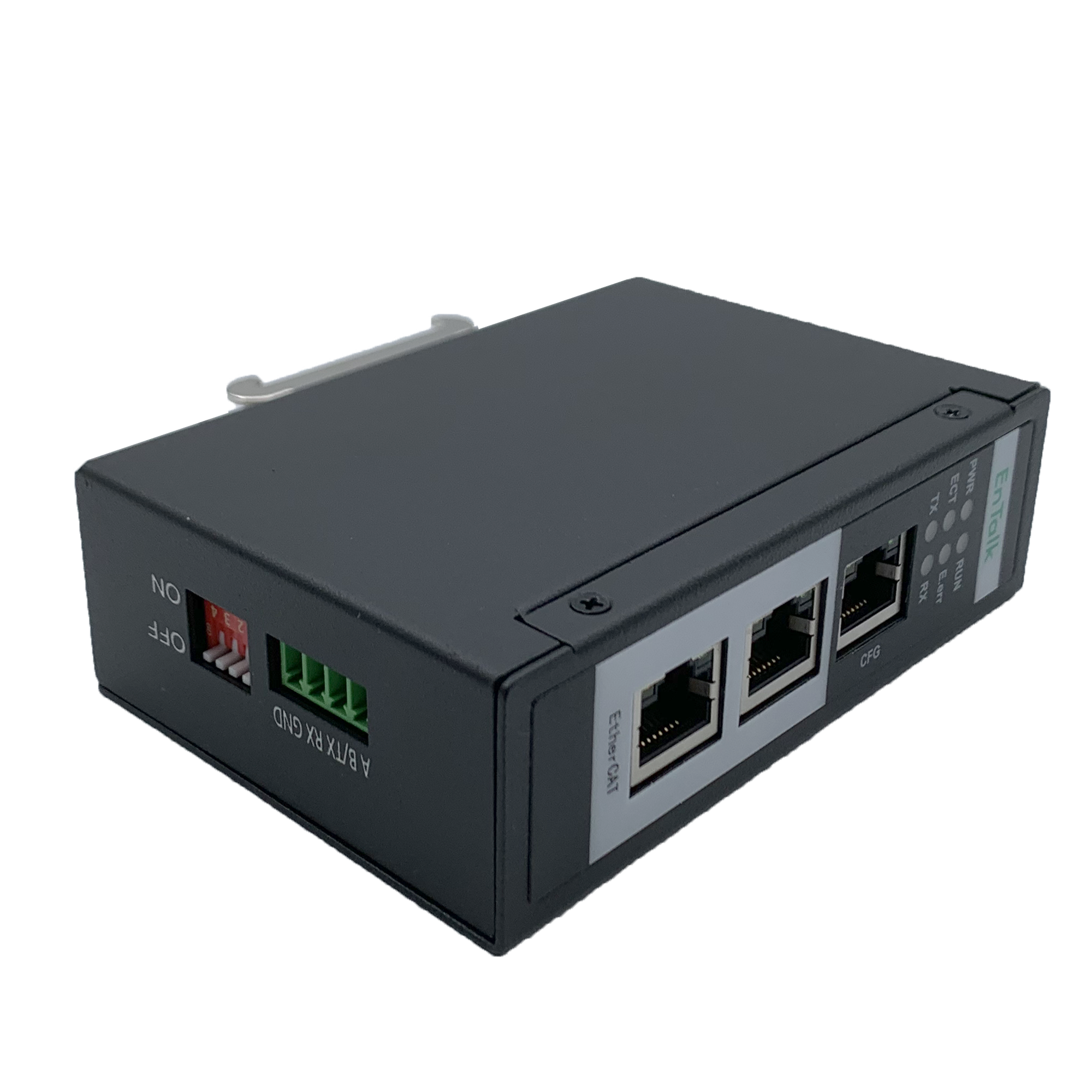

連接串口和電源是通過端子實現。

設備配置和固件更新可通過以太網CFG配置口實現。


技術規格說明

EtherCAT

EteherCAT規范

DS 301 V4.022

EteherCAT接口

IN + OUT，2 x 10/100Mbit/s，RJ45

交換機

集成交換機

傳輸數據

支持512輸入字節

支持512輸出字節

Modbus

Modbus規范

V1.1b3

Modbus RTU規范

V1.02

RS232/RS485接口

4針端子

節點規模

最多可連接32個Modbus RTU slave設備，

最多可支持128個Modbus命令。

最多可支持128個自定義命令。

RS485終端電阻

琴式撥碼

支持波特率

1200 Bit/s, 2400 Bits/s, 4800 Bits/s,

9600 Bits/s, 19200 Bits/s, 38400 Bits/s,

57600 Bit/s, 115200 Bits/s

Modbus RTU主從站

主從站可選

校驗

支持奇、偶、無可選

Modbus RTU功能碼

01H、02H、03H、04H、05H、06H、0FH、

10H號功能

自定義協議通信模型

請求響應方式

自定義協議基本元素

常量，變量，校驗和

自定義協議觸發

支持，可設置觸發地址

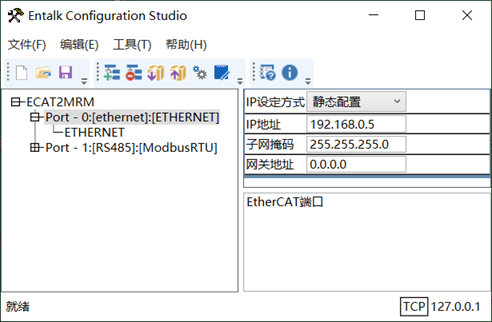

配置工具（EnTalk   Configuration Tool）

配置接口

以太網CFG配置口

工程管理

支持保存、加載

語言

支持中英文切換

監聽

支持Modbus報文監聽、導入、導出

Modbus點表

支持Modbus點表導入、導出

交互映射

支持串口數據與EtherCAT映射配置

電源

電源

24 VDC +/- 10%，130mA typ

保護/隔離

隔離

三重隔離：串口 <=> 電源 <=>   以太網

保護

反向電壓/短路保護

外觀

防護等級

IP20

外殼材料

全金屬

外殼尺寸

34x 110 x 74 mm

重量

大約330g

安裝

DIN 35mm導軌安裝

環境

工作溫度

-20℃ / +70℃

存儲溫度

-40℃ / +85℃

相對濕度

10 – 95%無凝結

訂貨號

訂貨號

ET031


ET031配置工具

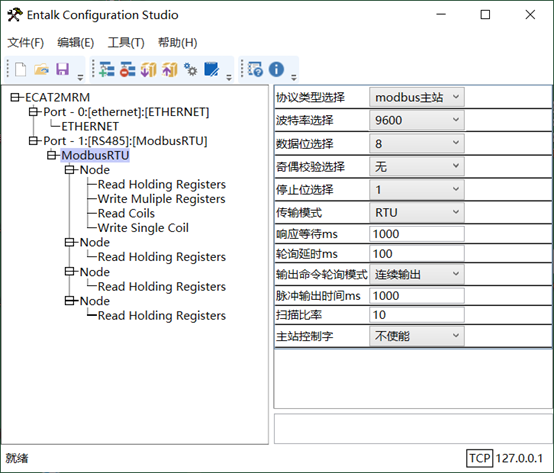

  1. 配置Modbus主從站，或者配置自由口協議；

  2. 設置輸入輸出數據映射；

  3. 生成配置文件；

  4. 設置通訊口并下載。
