EtherCAT從站網關當前您所在的位置：首頁 >> 產品與服務 >> 協議轉換網關 >> EtherCAT從站網關

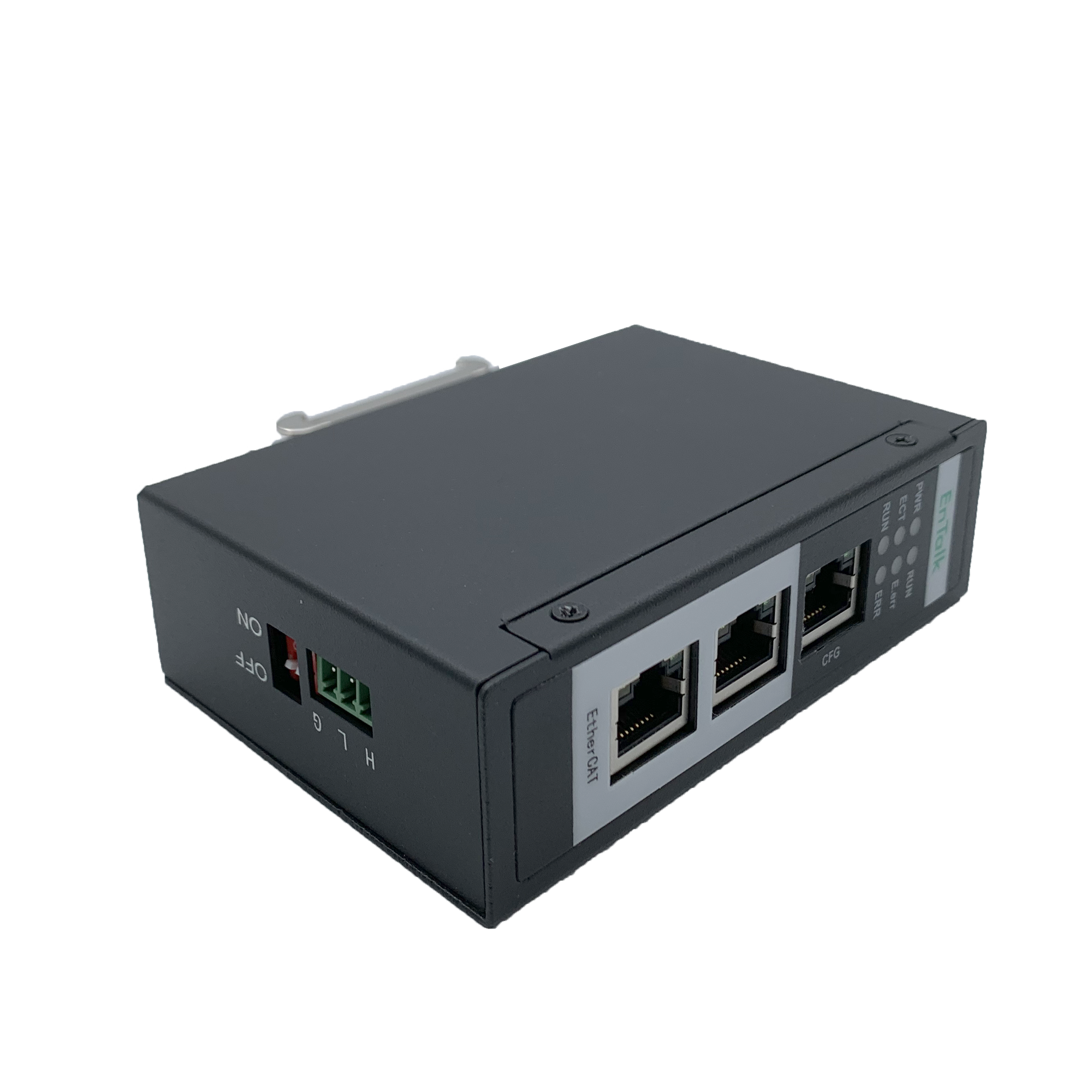

EtherCAT從站轉CANopen主站
符合標準EtherCAT協議和CANopen協議規范
配置簡單，免費提供配置工具
毫秒級的網絡之間協議轉換
強大的主站接口，最大支持126個CANopen從站設備
靈活的PDO數據映射和SDO讀寫
配置軟件可在線監聽和記錄CANopen網絡數據
高性價比，可快速定制
聯系我們
配置簡單，免費提供配置工具
毫秒級的網絡之間協議轉換
強大的主站接口，最大支持126個CANopen從站設備
靈活的PDO數據映射和SDO讀寫
配置軟件可在線監聽和記錄CANopen網絡數據
高性價比，可快速定制
聯系我們
產品詳情
ET035 EnTalk EtherCAT Slave to CANopen Master網關手冊Ver1.0.0.pdf

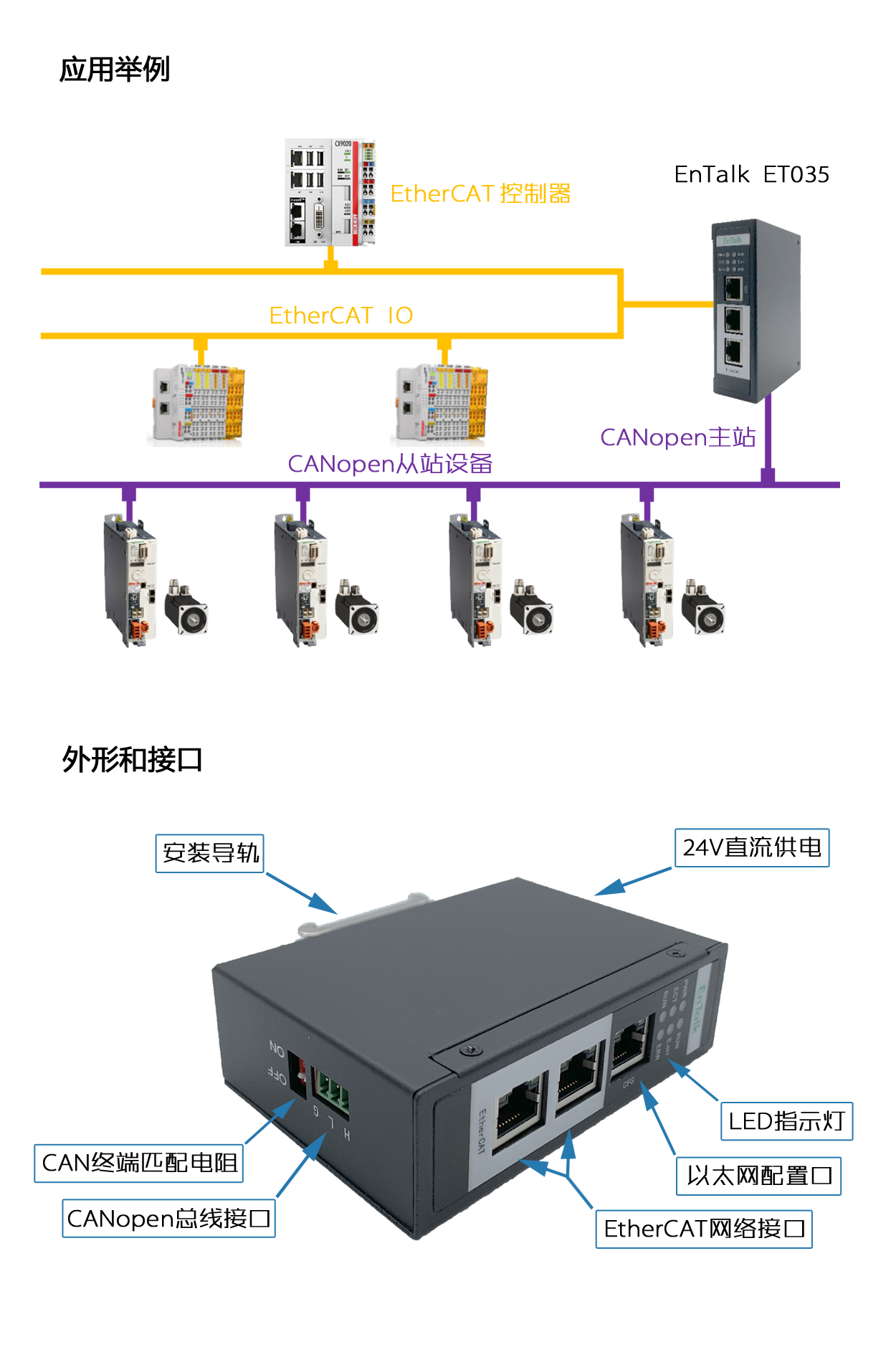

工作原理
在EtherCAT側，網關作為EtherCAT從站運行；
EtherCAT從站設置可通過導入提供的.xml文件到主站實現，ESI文件由配置工具自動生成。
在CANopen側，該設備將作為支持PDO和SDO的CANopen NMT主站；
基于EDS文件的CANopen配置，配置軟件解析EDS文件，并根據客戶配置生成CDC配置文件。
由配置軟件完成CANopen和EtherCAT網絡數據的映射，通過網關完成CANopen和EtherCAT網絡數據交換。

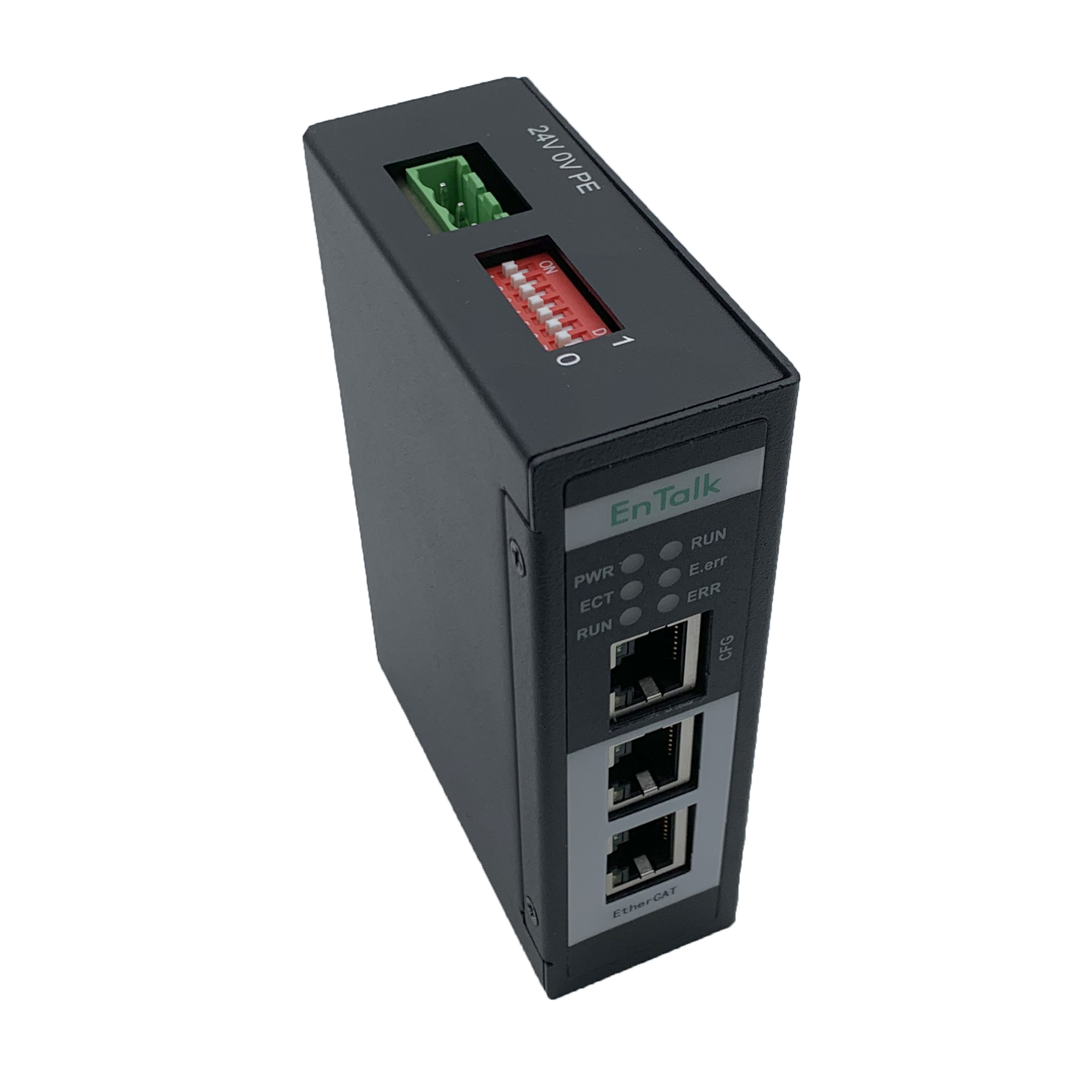

關于連接、配置和固件更新
該網關EtherCAT側可以實現菊花鏈式的拓撲結構。
CANopen總線和電源是通過端子實現。
設備配置和固件更新可通過以太網CFG配置口實現。
技術規格說明
EtherCAT | |
EteherCAT規范 | DS 301 V4.022 |
EteherCAT接口 | IN + OUT，2 x 10/100Mbit/s，RJ45 |
交換機 | 集成交換機 |
傳輸數據 | 支持512輸入字節 支持512輸出字節 |
CANopen | |
CANopen規范 | 支持DS301 V4.0.2 |
CAN接口 | 3針端子 |
節點規模 | 最多可連接126個從站 |
終端電阻 | 琴式撥碼配置終端電阻 |
支持波特率 | 10kbps – 1Mbps |
SDO讀寫操作 | 支持在運行中通過功能塊進行SDO讀寫操作 |
節點監控 | 心跳機制或節點保護用于監控節點狀態 |
PDO傳輸類型 | 狀態改變、循環同步、非循環同步 |
支持PDO個數 | 128接收PDO和128傳輸PDO，每個可傳輸 多達8字節 |
配置工具（CANopen Configuration Studio） | |
配置接口 | 以太網CFG配置口 |
工程管理 | 支持保存、加載 |
語言 | 支持中英文切換 |
監聽 | 支持CAN報文監聽、導入、導出 |
EDS文件 | 支持EDS文件導入、解析 |
CANopen管理網絡 | 支持錯誤控制配置、NMT配置 |
PDO配置 | 支持PDO傳輸類型配置、PDO映射配置、 COB-ID配置 |
SDO配置 | 支持初始化SDO配置 |
同步配置 | 支持CANopen網絡同步配置 |
交互映射 | 支持CANopen與EtherCAT映射配置 |
電源 | |
電源 | 24 VDC +/- 10%，130mA typ |
保護/隔離 | |
隔離 | 三重隔離：CAN <=> 電源 <=> 以太網 |
保護 | 反向電壓/短路保護 |
外觀 | |
防護等級 | IP20 |
外殼材料 | 全金屬 |
外殼尺寸 | 34x 110 x 74 mm |
重量 | 大約330g |
安裝 | DIN 35mm導軌安裝 |
環境 | |
工作溫度 | -20℃ / +70℃ |
存儲溫度 | -40℃ / +85℃ |
相對濕度 | 10 – 95%無凝結 |
訂貨號 | |
訂貨號 | ET035 |
ET035配置工具
導入CANopen從站設備EDS文件；

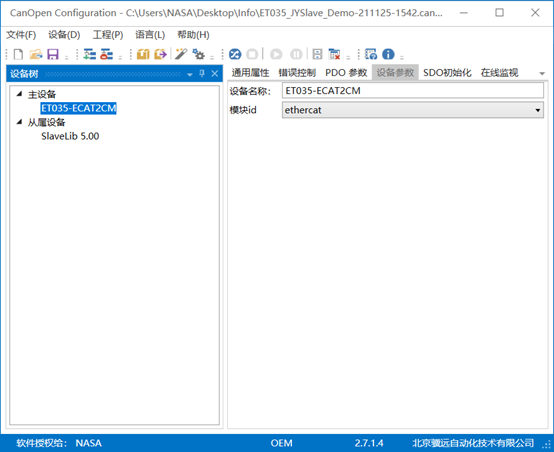

EtherCAT側配置參數；
配置CANopen主站和從站；

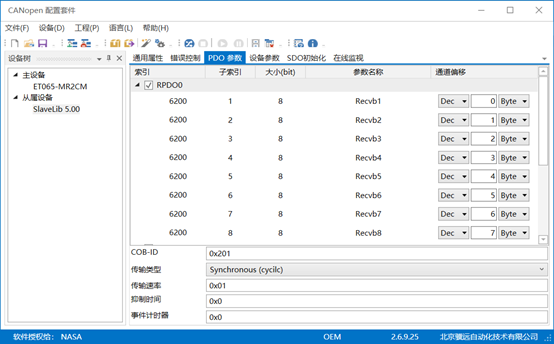

設置TPDO和RPDO映射；
生成CDC文件；
設置通訊口并下載。
-
