Modbus TCP從站網關當前您所在的位置：首頁 >> 產品與服務 >>  協議轉換網關 >>  Modbus TCP從站網關

Modbus TCP Server轉CAN自由協議

符合標準Modbus協議和CAN協議2.0A和2.0B規范
配置簡單，免費提供配置工具
毫秒級的網絡之間協議轉換
配置任意基于CAN議2.0A和2.0B協議（11和29位標識符）
支持生產者/消費者和查詢/應答處理
配置最大支持128數據處理，共計包含256 CAN幀
高性價比，可快速定制
聯系我們
產品詳情

ET046 EnTalk Modbus TCP Server to CAN網關手冊Ver1.0.0.pdf


工作原理

在Modbus側，網關作為Modbus TCP Server運行，10/100Mbit/s全雙工，集成雙端口交換機；

在CAN側，可連接非網絡化基于CAN協議的設備到Modbus TCP;

由配置軟件完成CAN設備和Modbus TCP網絡數據的映射，通過網關完成CAN設備和Modbus TCP網絡數據交換。


關于連接、配置和固件更新

該網關集成雙端口交換機，Modbus側通過RJ45以太網接口實現連接。

連接CAN設備和電源是通過端子實現。

設備配置和固件更新可通過MiniUSB/以太網實現。


技術規格說明

Modbus

Modbus規范

V1.1b3

Modbus TCP規范

V1.0b Server

以太網接口

2 x RJ45插頭

節點規模

支持10個Modbus TCP Client設備同時連接

交換機

集成雙端口交換機用于菊花鏈拓?fù)?/span>

支持速率

10/100Mbit/s全雙工

傳輸類型

Modbus TCP Server

數據大小

最大1500字節輸入和1500字節輸出

變壓器隔離

支持

校驗

CRC

CAN

CAN規范

支持自定義CAN 2.0A和2.0B

CAN接口

3口端子

終端電阻

琴式撥碼配置終端電阻

支持波特率

10kbps – 1Mbps

通訊模式

生產者/消費者模式

查詢/應答模式

通訊數量

最大支持128數據處理，

共計包含256 CAN幀

配置工具（ECSP-CAN）

配置接口

Mini USB/以太網接口

工程管理

支持保存、加載

語言

支持中英文切換

Modbus配置

IP地址、子網掩碼、網關地址設置

交互映射

支持CAN與Modbus TCP映射配置

電源

電源

24 VDC +/- 10%，130mA typ

保護/隔離

隔離

三重隔離：Modbus <=> 電源 <=> CAN

保護

反向電壓/短路保護

外觀

防護等級

IP20

外殼材料

全金屬

外殼尺寸

34x 110 x 74 mm

重量

大約330g

安裝

DIN 35mm導軌安裝

環境

工作溫度

-20℃ / +70℃

存儲溫度

-40℃ / +85℃

相對濕度

10 – 95%無凝結

訂貨號

訂貨號

ET046

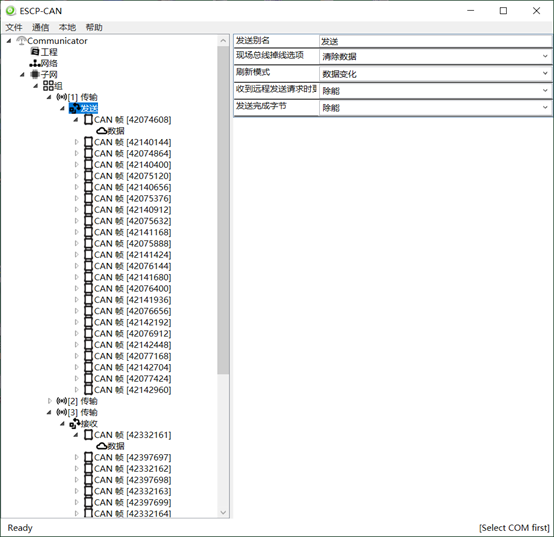

ET046配置工具

  1.     Modbus側配置通訊參數；

  2. 配置CAN通訊參數，選擇CAN報文模式，組態CAN幀；

  3. 設置I/O數據映射；

  4. 設置通訊口并下載。
