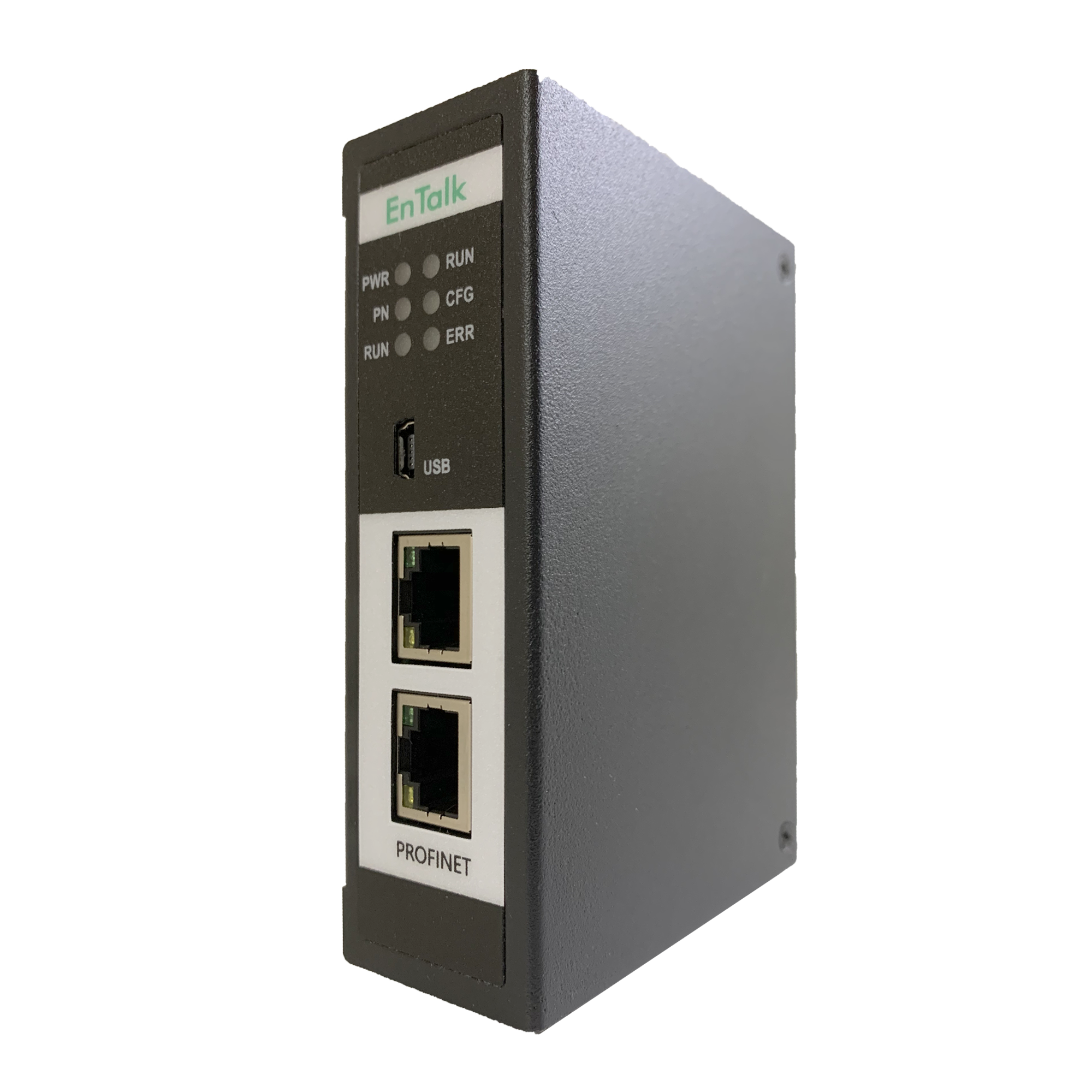

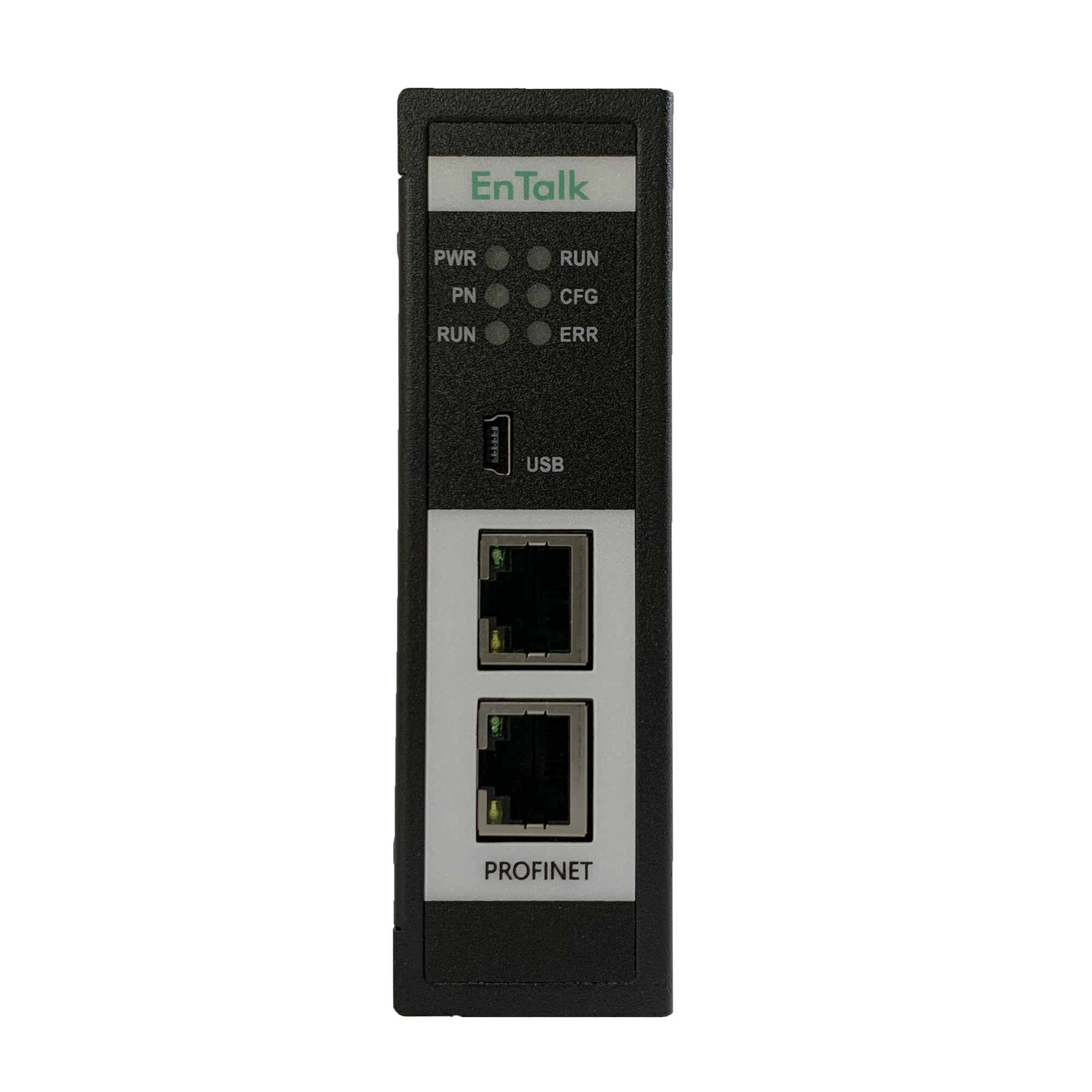

PROFIBUS DP主站網關當前您所在的位置：首頁 >> 產品與服務 >> 協議轉換網關 >> PROFIBUS DP主站網關
PROFIBUS DP主站轉PROFINET從站
符合標準PROFINET和PROFIBUS DP V0、V1協議規范
配置簡單，免費提供配置工具
毫秒級網絡之間協議轉換
強大的主站接口，最大支持波特率為12M
每個方向支持最大512字節的輸入輸出數據
高性價比，可快速定制
聯系我們
配置簡單，免費提供配置工具
毫秒級網絡之間協議轉換
強大的主站接口，最大支持波特率為12M
每個方向支持最大512字節的輸入輸出數據
高性價比，可快速定制
聯系我們
產品詳情
ET100 EnTalk PROFIBUS DP Master to PROFINET Slave網關用戶手冊Ver1.0.0.pdf
工作原理
在PROFINET側，網關作為PROFINET I/O設備工作，并且使用卡槽和子卡槽（sub-slots）用于數據交換；
為客戶提供網關的GSDML文件，通過加載GSDML文件并配置PROFINET網絡。
在PROFIBUS側，該設備集成了PROFIBUS DP主站接口，PROFIBUS DP網絡組態由配置軟件完成，最多支持125個從站；
由配置軟件完成PROFIBUS網絡和PROFINET網絡數據的映射，通過網關完成PROFIBUS網絡和PROFINET網絡數據交換。
技術規格說明
PROFINET | |
PROFINET規范 | V2.3 |
GSDML規范 | V2.32、V2.33 |
PROFINET接口 | 2 x 10/100 Mbit/s以太網，RJ45插頭 |
Slot | 支持16卡槽 |
MRP | 支持 |
支持最大數據 | 1440bytes IN + 1440bytes OUT |
交換機 | 集成雙端口交換機 |
IRT | 支持 |
FSU | 支持 |
協議轉換時間 | <1ms |
PROFIBUS | |
PROFIBUS規范 | V2.3 |
PROFIBUS接口 | 1x D-Sub9母頭連接件 |
從站規模 | 最多可連接125個從站 |
支持波特率 | 支持所有波特率，最高支持12Mbit/s |
支持在線功能 | 支持從站地址重設、掃描在線設備列表、 顯示所連接從站的活躍狀態 |
最大I/O數據 | 每個方向最大支持512字節 |
配置工具（PROFIBUS Configurations） | |
配置接口 | Mini USB接口 |
工程管理 | 支持保存、下載、掃描、診斷等 |
語言 | 支持中文 |
交互映射 | 支持PROFINET-IO與PROFIBUS映射配置 |
診斷 | 支持從站診斷信息 |
電源 | |
電源 | 24 VDC +/- 10%，130mA typ |
保護/隔離 | |
隔離 | 三重隔離：PROFIBUS DP <=> 電源 <=> 以太網 |
保護 | 反向電壓/短路保護 |
外觀 | |
防護等級 | IP20 |
外殼材料 | 全金屬 |
外殼尺寸 | 34x 110 x 74 mm |
重量 | 大約330g |
安裝 | DIN 35mm導軌安裝 |
環境 | |
工作溫度 | -20℃ / +70℃ |
存儲溫度 | -40℃ / +85℃ |
相對濕度 | 10 – 95%無凝結 |
訂貨號 | |
訂貨號 | ET100 |

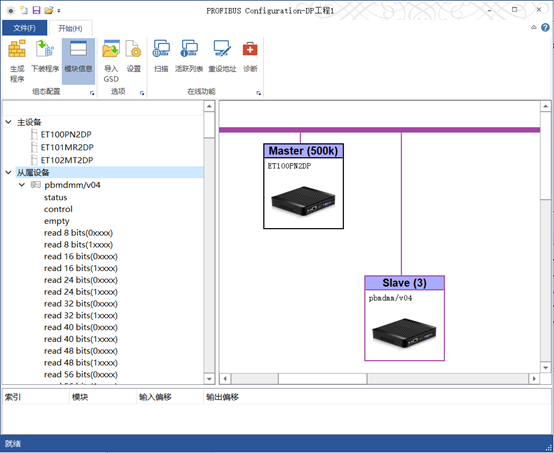

ET100配置工具
1、組態PROFIBUS網絡；
2、配置PROFIBUS DP主站參數；

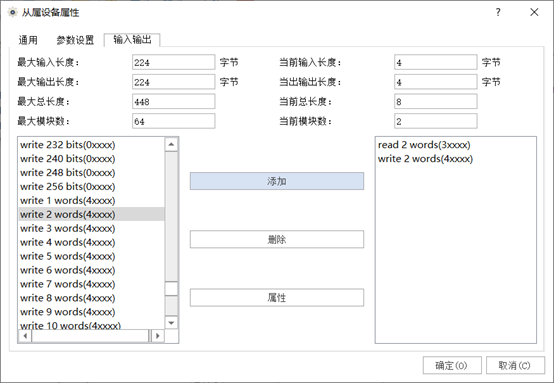

3、配置PROFIBUS DP從站設備輸入輸出映射數據；
4、生成配置文件；
5、設置通訊口并下載。
-
