PROFIBUS DP主站網關當前您所在的位置：首頁 >> 產品與服務 >> 協議轉換網關 >> PROFIBUS DP主站網關

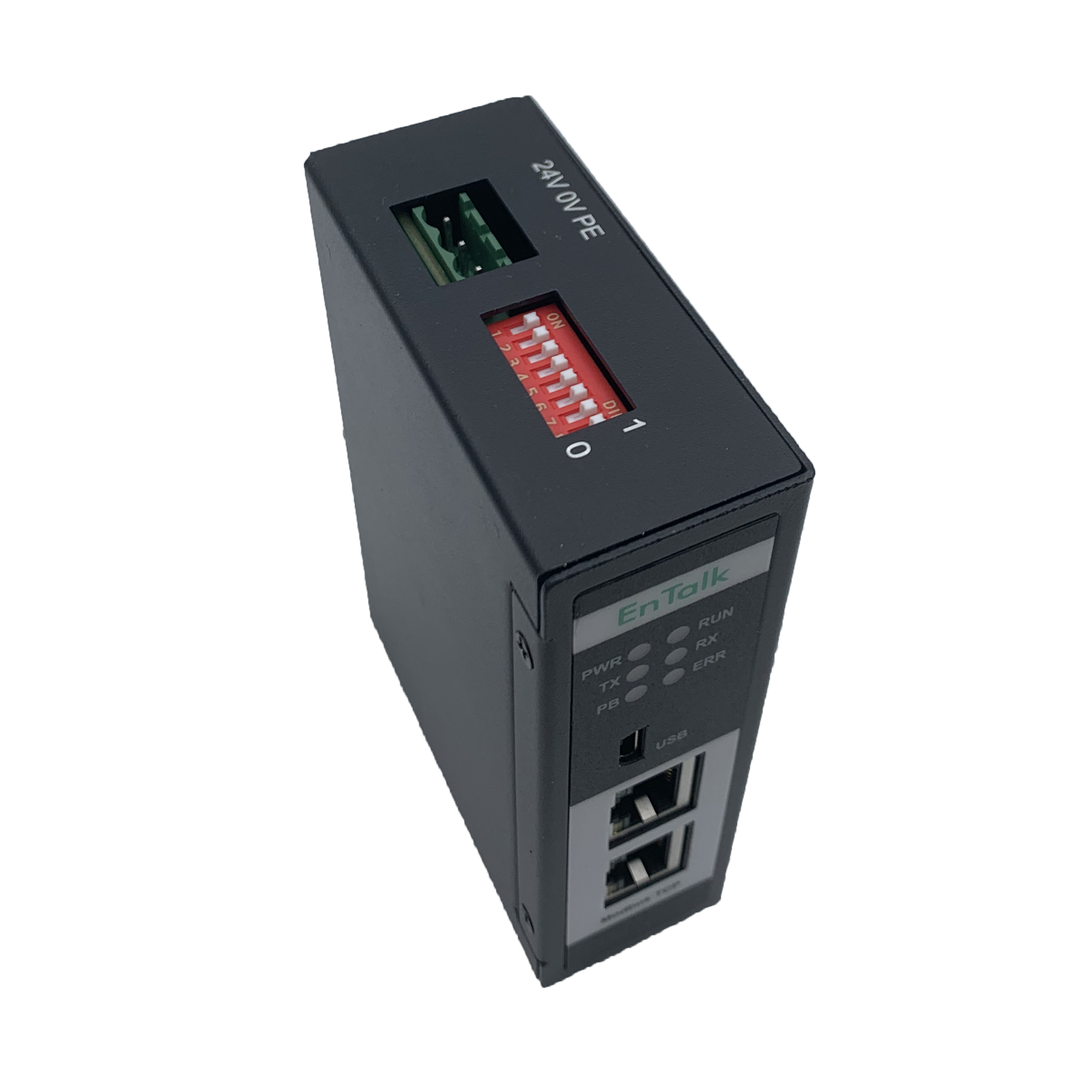

PROFIBUS DP主站轉Modbus TCP Server
符合標準Modbus協議和PROFIBUS DP V0、V1協議規范
配置簡單，免費提供配置工具
毫秒級的網絡之間協議轉換
強大的主站接口，最大支持波特率為12M
每個方向支持最大2048字節輸入輸出數據
高性價比，可快速定制
聯系我們
配置簡單，免費提供配置工具
毫秒級的網絡之間協議轉換
強大的主站接口，最大支持波特率為12M
每個方向支持最大2048字節輸入輸出數據
高性價比，可快速定制
聯系我們
產品詳情
ET102 EnTalk PROFIBUS DP Master to Modbus TCP Server網關手冊Ver1.0.0.pdf
工作原理
在Modbus側，網關作為Modbus TCP Server運行。
在PROFIBUS側，該設備集成了PROFIBUS DP主站接口，DP網絡組態由配置軟件PROFIBUS Configurations完成，最多支持125個從站。
由配置軟件PROFIBUS Configurations完成PROFIBUS網絡和Modbus TCP網絡數據的映射，通過網關完成PROFIBUS網絡和Modbus TCP網絡數據交換。

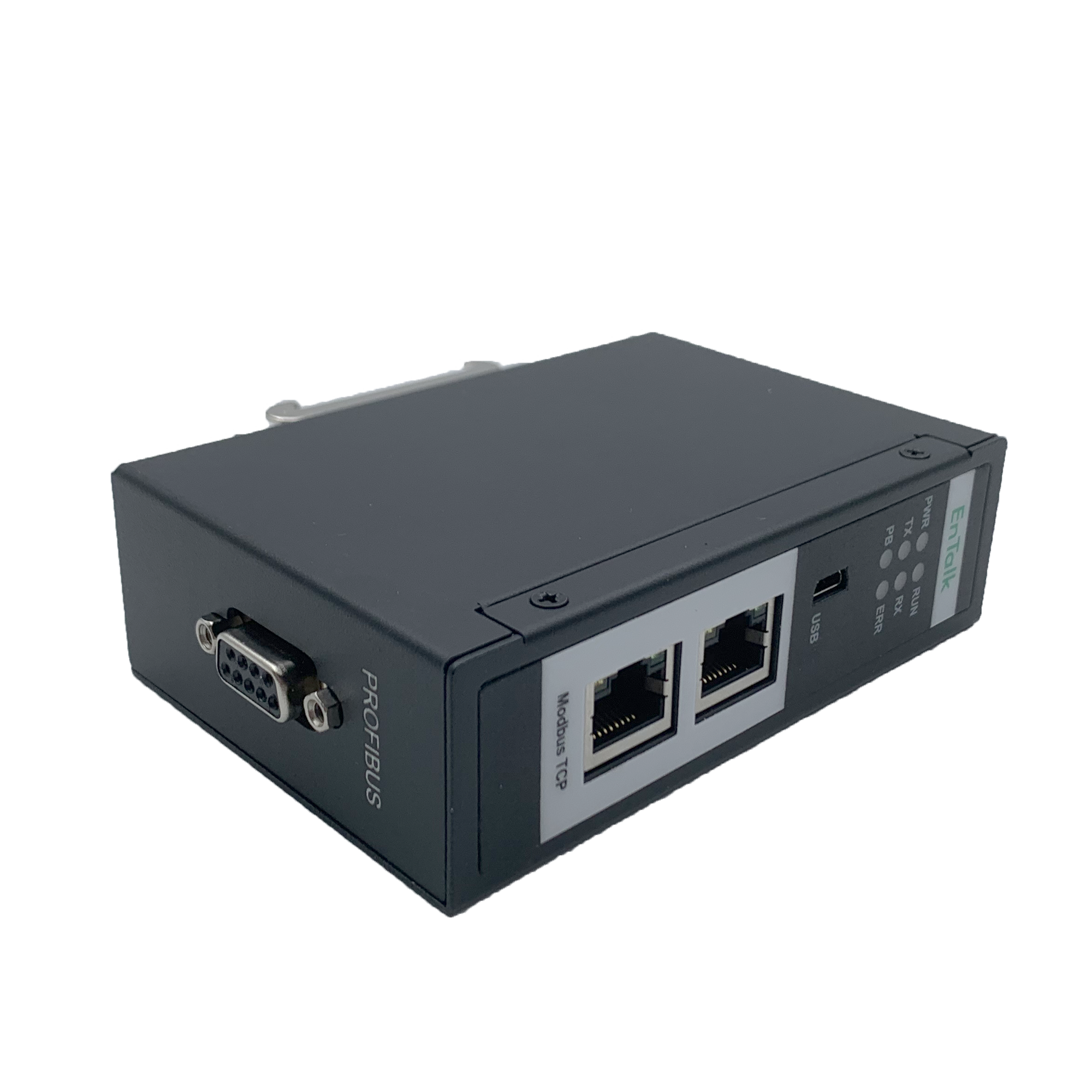

關于連接、配置和固件更新
該網關Modbus側通過RJ45以太網接口實現連接。
PROFIBUS側通過1x D-Sub9母頭連接件連接從站設備。
設備配置和固件更新可通過MiniUSB實現。
技術規格說明
Modbus | |
Modbus規范 | V1.1b3 |
Modbus TCP規范 | V1.0b Server |
以太網接口 | 2 x 10/100Mbit/s以太網，RJ45插頭 |
傳輸類型 | Modbus TCP Server |
節點規模 | 支持10個Modbus TCP Client設備同時連接 |
交換機 | 集成雙端口交換機 |
變壓器隔離 | 支持 |
校驗 | CRC |
PROFIBUS | |
PROFIBUS規范 | V2.3 |
PROFIBUS接口 | 1x D-Sub9母頭連接件 |
從站規模 | 最多可連接125個從站 |
支持波特率 | 支持所有波特率，最高支持12Mbit/s |
支持在線功能 | 支持從站地址重設、掃描在線設備列表、顯示 所連接從站的活躍狀態 |
最大輸入輸出長度 | 每個方向最大支持488字節 輸入輸出各244字節 |
配置工具（PROFIBUS Configurations） | |
配置接口 | Mini USB接口 |
工程管理 | 支持保存、下載、掃描、診斷等 |
語言 | 支持中文 |
交互映射 | 支持Modbus與PROFIBUS網絡映射配置 |
診斷 | 支持從站診斷信息 |
電源 | |
電源 | 24 VDC +/- 10%，130mA typ |
保護/隔離 | |
隔離 | 三重隔離： PROFIBUS DP <=> 電源 <=> 以太網 |
保護 | 反向電壓/短路保護 |
外觀 | |
防護等級 | IP20 |
外殼材料 | 全金屬 |
外殼尺寸 | 34x 110 x 74 mm |
重量 | 大約330g |
安裝 | DIN 35mm導軌安裝 |
環境 | |
工作溫度 | -20℃ / +70℃ |
存儲溫度 | -40℃ / +85℃ |
相對濕度 | 10 – 95%無凝結 |
訂貨號 | |
訂貨號 | ET102 |
ET102配置工具

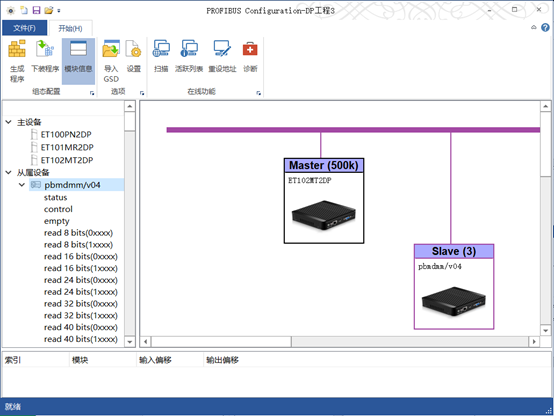

1、組態PROFIBUS網絡；
2、配置PROFIBUS DP主站參數；

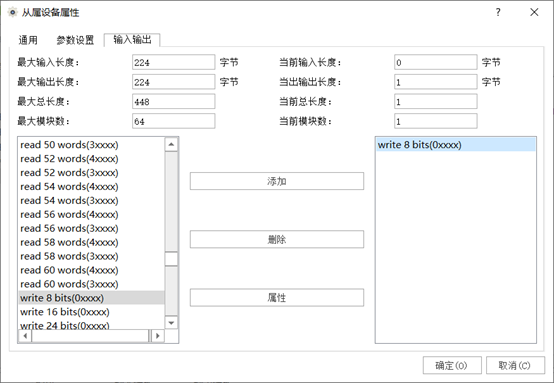

3、配置PROFIBUS DP從站設備輸入輸出映射數據；
4、生成配置文件；
5、設置通訊口并下載。
-
