EtherCAT主站網關當前您所在的位置：首頁 >> 產品與服務 >>  協議轉換網關 >>  EtherCAT主站網關

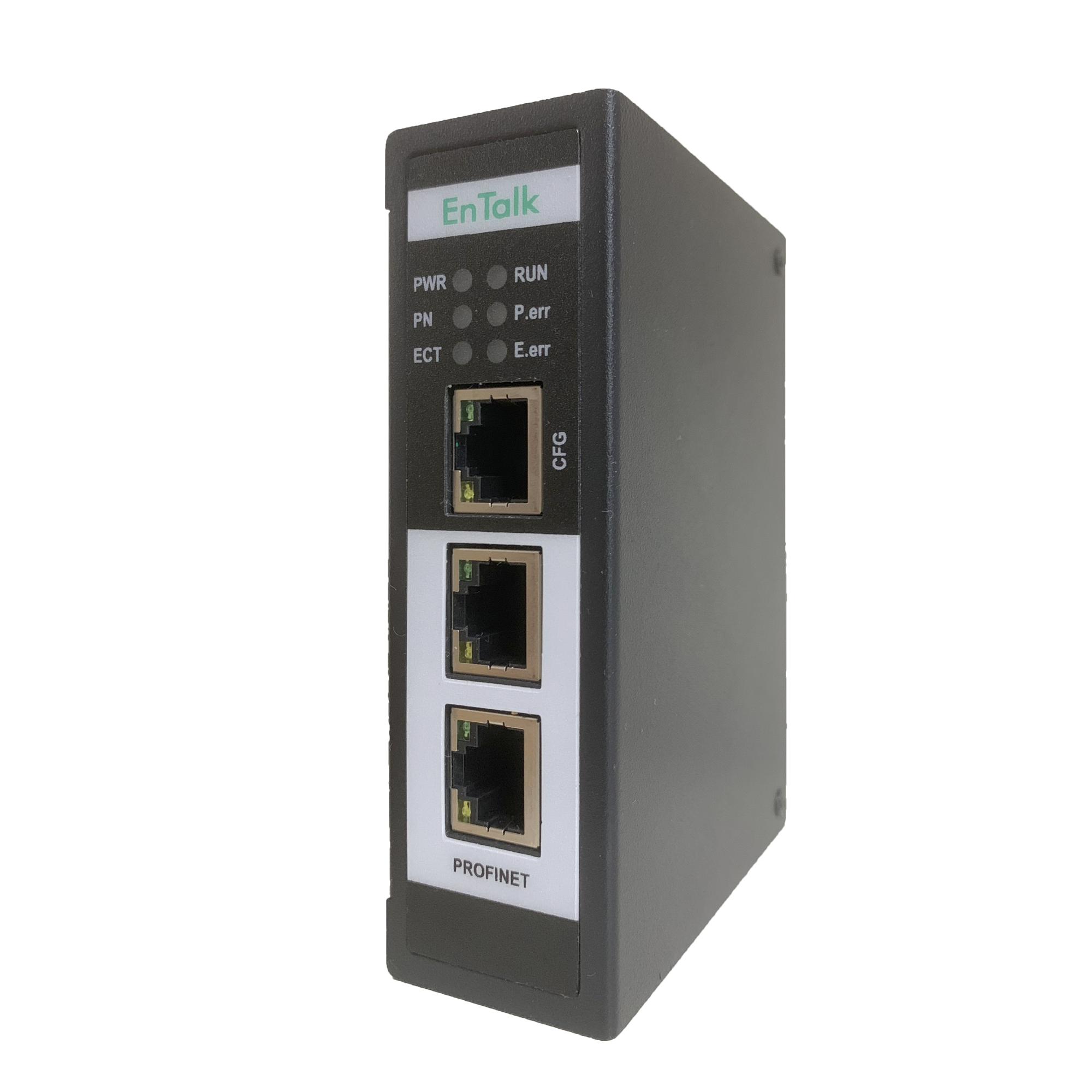

PROFINET從站轉EtherCAT主站

符合標準PROFINET-IO和EtherCAT協議規范
圖形化配置，無需編程
毫秒級的協議轉換時間
可通過配置軟件或者網頁監聽EtherCAT 從站運行狀態
EtherCAT從站設備在線掃描
可視化EtherCAT網絡拓?fù)鋱D
大量的工業現場應用驗證
高性價比，可快速定制
聯系我們
產品詳情

ET300 EnTalk EtherCAT Master to PROFINET Slave網關使用手冊V2.0.0-M(1).pdf


工作原理

在PROFINET側，網關作為PROFINET-IO設備工作，并且使用卡槽和子卡槽（sub-slots）用于數據交換；

為客戶提供此網關的GSDML文件，通過TIA portal加載GSDML文件并配置PROFINET網絡

在EtherCAT側，該設備作為EtherCAT主站，與標準EtherCAT從站設備交換數據。

由配置軟件完成PROFINET-IO和EtherCAT數據的映射， 輕松導入EtherCAT從站ESI文件，并生成ENI文件。


關于連接、配置和固件更新

該網關PROFINET側集成了雙端口交換機，可以簡單實現菊花鏈?zhǔn)降木€型拓?fù)浣Y(jié)構。

設備配置和固件更新通過以太網實現。


技術規格說明

PROFINET

PROFINET規范

V2.3

GSDML規范

V2.32、V2.33

PROFINET接口

2 x 10/100 Mbit/s以太網，RJ45插頭

Slot

支持16卡槽

MRP

支持

支持最大數據

1440bytes IN+1440bytes OUT

交換機

集成雙端口交換機

非周期讀寫

支持非周期RECORD讀寫

IRT

支持

FSU

支持

協議轉換時間

<2ms

EtherCAT

EtherCAT規范

V1.0.3.2

EtherCAT接口

10/100 Mbit/s以太網，RJ45插頭

節點規模

最多可連接128個EtherCAT 從站設備

支持設備行規

支持CANopen over EtherCAT (CoE)協議：SDO的上傳和下載，SDO信息服務（訪問CANopen對象

字典），緊急情況請求；

支持Ethernet over EtherCAT（EoE）協議（虛擬交

換機）；

支持Transfer over EtherCAT（FoE）協議；

同步方式

DC mode

SM mode

拓?fù)錂z查

在啟動過程中對比原始配置和實際網絡

診斷檢測

豐富的錯誤診斷和檢測功能

自動掃描

支持

配置工具（EtherCAT   Config Tool）

配置接口

以太網

工程管理

支持保存、加載

ESI文件解析

支持

生成ENI文件

支持

拓?fù)浣Y(jié)構

支持

啟動SDO配置

支持

監聽

支持監聽EtherCAT從站運行狀態

交互映射

支持EtherCAT數據與PROFINET-IO數據映射配置

電源

電源

24 VDC +/- 10%，100mA typ

保護/隔離

隔離

隔離：電源 <=> 以太網

保護

反向電壓/短路保護

外觀

防護等級

IP20

外殼材料

全金屬

外殼尺寸

34x 110 x 74 mm

重量

大約330g

安裝

DIN 35mm導軌安裝

環境

工作溫度

-20℃ / +70℃

存儲溫度

-40℃ / +85℃

相對濕度

10 – 95%無凝結

訂貨號

訂貨號

ET300


ET300配置工具

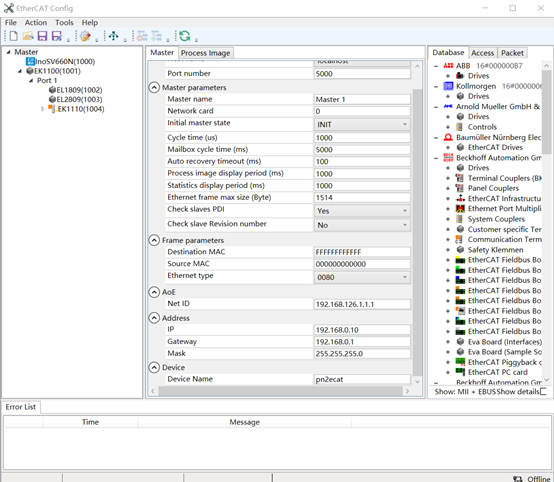

1、配置EtherCAT主站和PROFINET從站參數

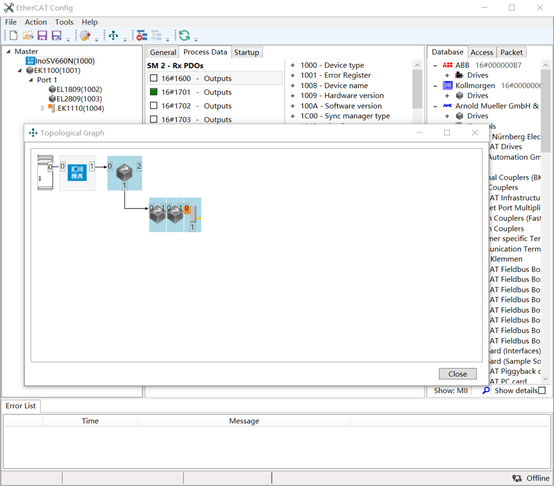

2、網絡拓?fù)鋱D
