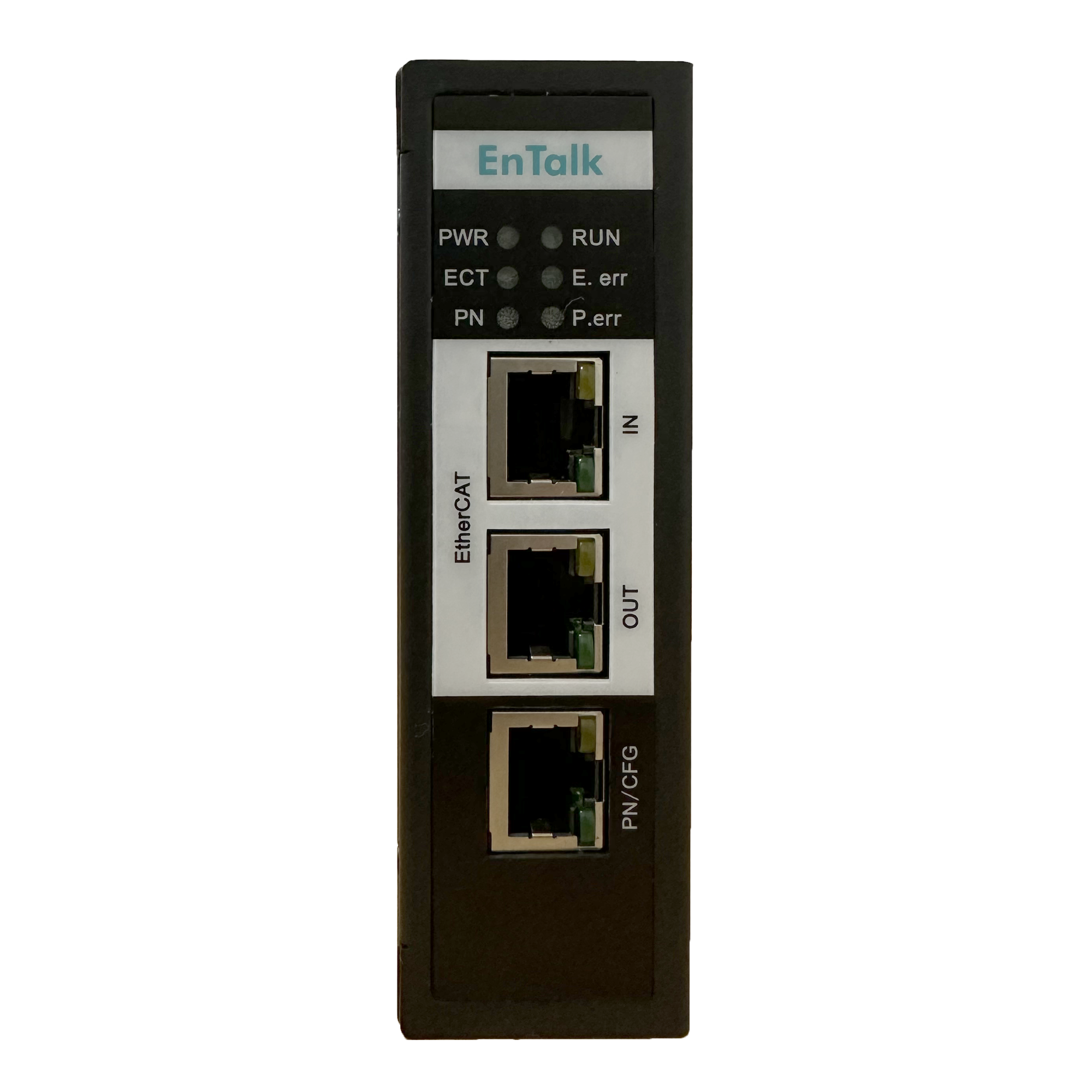

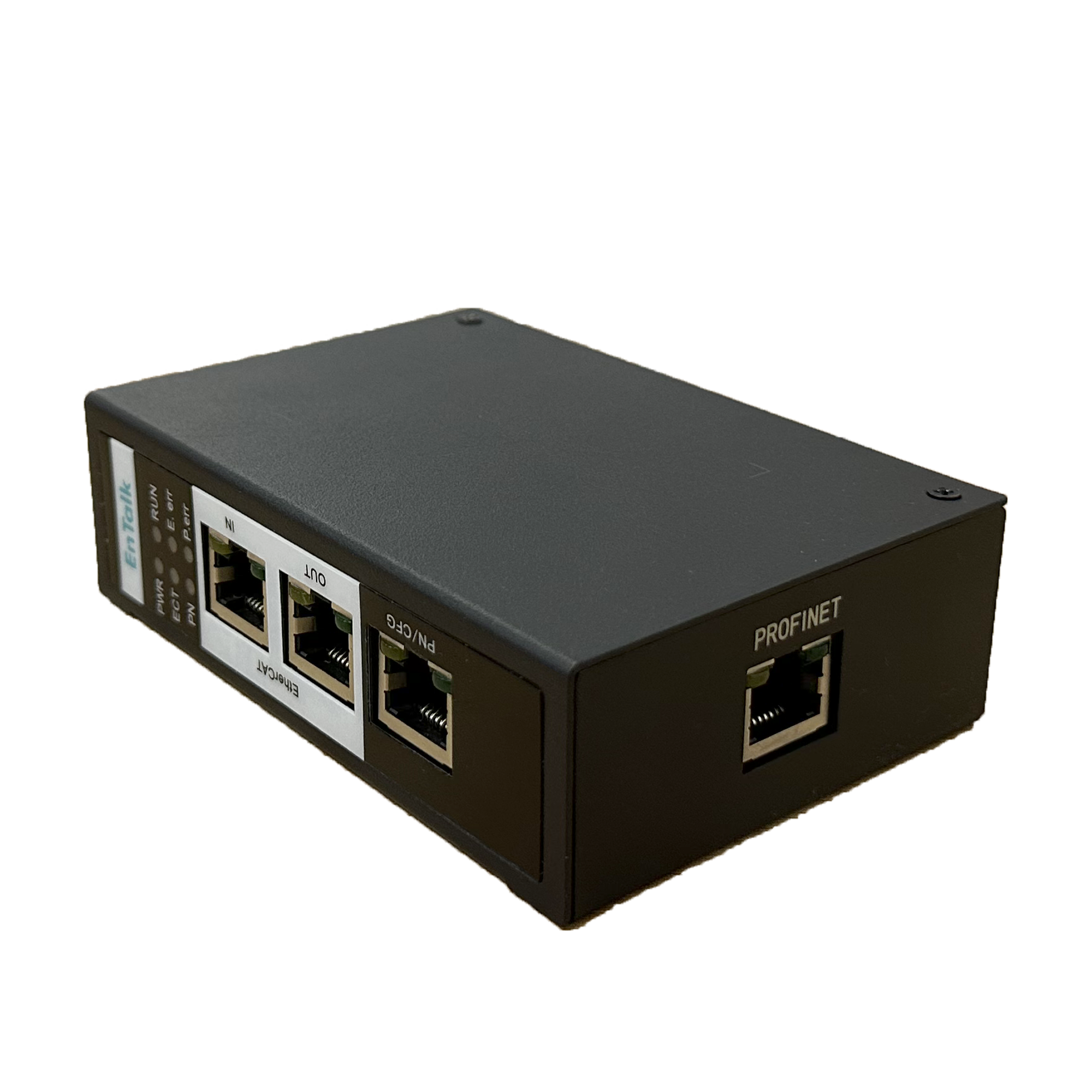

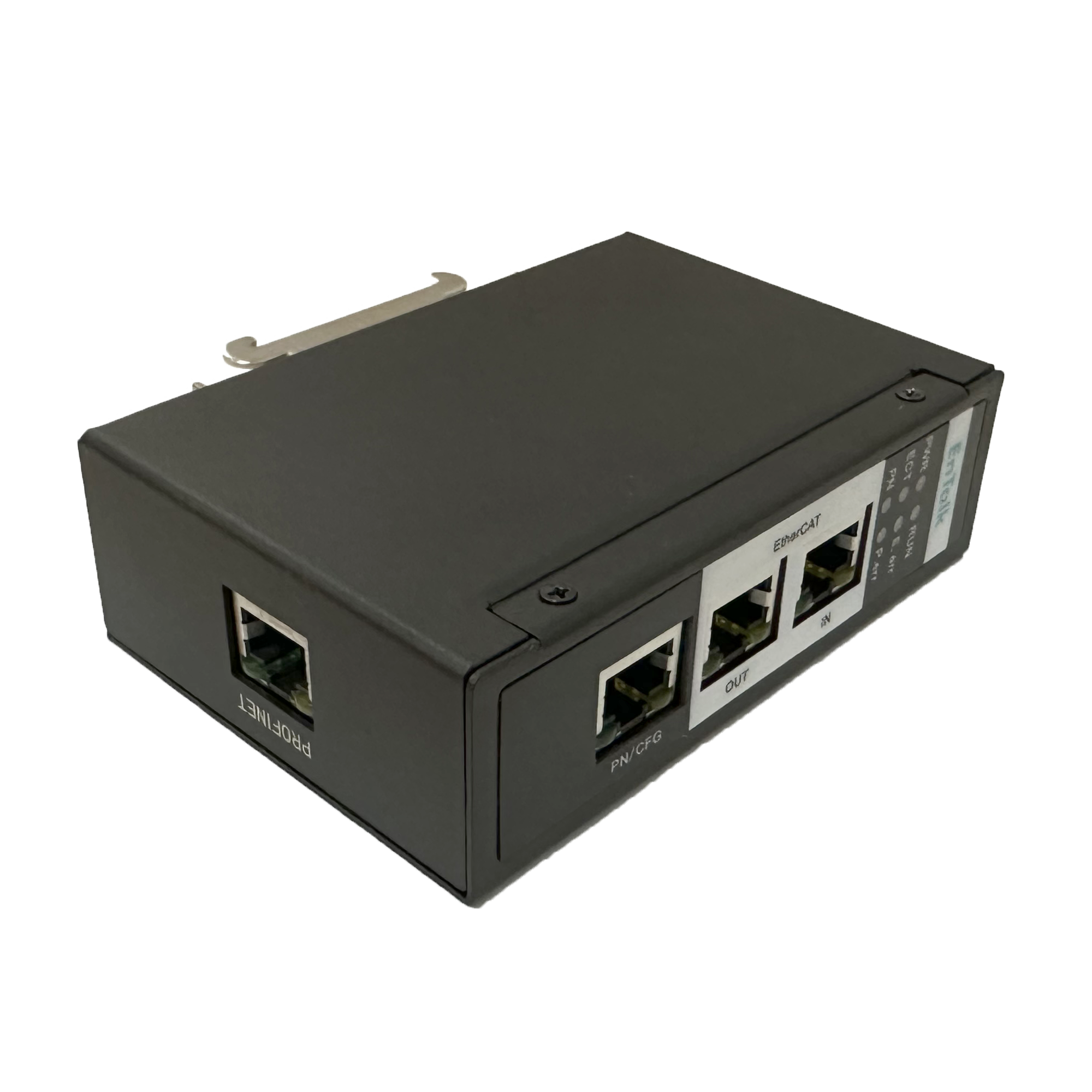

EtherCAT從站轉PROFINET主站
符合標準EtherCAT從站和PROFINET協議規范
圖形化配置，無需編程
毫秒級的協議轉換時間
可通過EtherCAT主站控制器側監控PN側從站運行狀態
PROFINET從站設備在線掃描
可修改PROFINET從站IP以及分配設備名稱
最小通訊周期1ms，最大支持128個PROFINET從站
大量的工業現場應用驗證
高性價比，可快速定制
聯系我們
圖形化配置，無需編程
毫秒級的協議轉換時間
可通過EtherCAT主站控制器側監控PN側從站運行狀態
PROFINET從站設備在線掃描
可修改PROFINET從站IP以及分配設備名稱
最小通訊周期1ms，最大支持128個PROFINET從站
大量的工業現場應用驗證
高性價比，可快速定制
聯系我們
產品詳情
ET405 EnTalk PROFINET Master to EtherCAT Slave網關用戶手冊Ver1.0.0.pdf

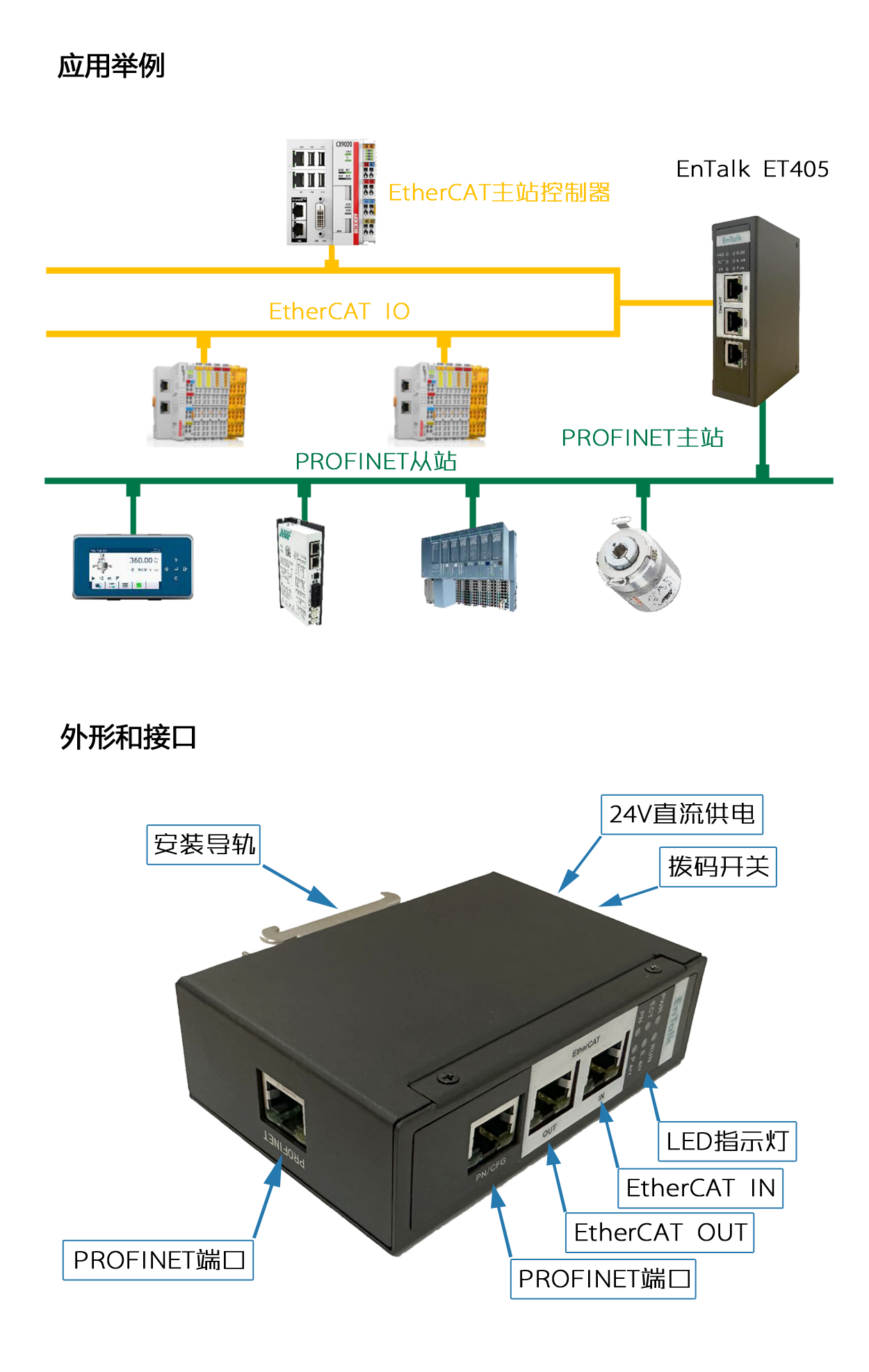

工作原理
在PROFINET側，網關作為PROFINET主站設備工作，ET405 包含兩個網口，可支持鏈?zhǔn)椒绞竭B接多個 PN 從站，或者通過 PN 交換機，支持星型方式連接多個 PN 從站。
PROFINET EnTalk Manager軟件配置工具組態PROFINET網絡，解析PROFINET從站GSDML文件，分配設備名稱，配置輸入輸出模塊。通過網口與ET405網關模塊通訊并下載組態文件到模塊中。
在EtherCAT側，ET405提供標準EtherCAT從站ESI文件，可與標準EtherCAT主站控制器建立通訊。
作為EtherCAT從站，ET405 包含兩個以太網口，分別為 IN 和 OUT，支持總線型連接方式。
ET405設備解析上位機軟件的配置文件，實現了EtherCAT從站輸入輸出數據和PROFINET主站輸入輸出數據的映射。
技術規格說明
PROFINET | |||
PROFINET 規范 | V2.4 | ||
PROFINET 接口 | 雙以太網 100 Mbit/s，RJ45 插頭 | ||
周期數據交換 | 支持 | ||
非周期數據讀、寫 | 支持 | ||
診斷數據和故障讀取 | 支持 | ||
最大從站個數 | 128 | ||
單個從站支持最大數據 | 1440bytes IN+1440bytes OUT | ||
最大輸出數據 | 1.5Kbytes | ||
最大輸入數據 | 1.5Kbytes | ||
PN 從站單個輪詢周期 | 可設置，允許不同從站輪詢周期不同，最小周期 1ms | ||
PN 網絡配置文件大小 | 512Kbytes | ||
從站診斷、故障檢測 | 支持 | ||
實時通信 | 支持 | ||
本地靜態配置 | 支持 | ||
LLDP, SNMP | 支持 | ||
RTC、RTA、DCP、CL-RPC | 支持 | ||
IRT | 不支持 | ||
MRP-Media Redundancy 介質冗余功能 | 開發中 | ||
System redundancy 系統冗余 | 不支持 | ||
配置軟件 | |||
運行平臺 | WIN7、WIN10、WIN11 | ||
GSDML 規范 | V2.31、V2.32、V2.33、V2.34、V2.40 | ||
GSDML 導入 | 支持 | ||
GSDML 設備顯示 | 支持 | ||
工程文件 本地保存和打開 | 支持 | ||
工程文件 設備存儲和上載 | 支持 | ||
以太網掃描/下載網關模塊 | 支持 | ||
安裝包形式 | 支持 | ||
中英文切換 | 支持 | ||
操作日志 | 支持 | ||
PN 主站 參數配置 | 設備名稱 | 支持 | |
IP | 支持 | ||
發送時鐘 | 1、2、4、8、16、32ms | ||
PN 從站 參數配置 | 設備 | 支持 | |
IP | 支持 | ||
啟動時重新配置IP | 可選擇 | ||
IO 周期 | 1、2、4、8、16、32、64、 128、256、512ms | ||
看門狗倍數 | 3-960 | ||
PN從站輸入輸出數據偏移指示 | 支持 | ||
EtherCAT | |||
EtherCAT規范 | EtherCAT 從站符合 IEC 61158 12 型 （ETG.1000） | ||
CoE | 支持 | ||
網絡周期時間 | 低至100μs | ||
尋址模式 | 邏輯、節點和位置 | ||
命令 | APRD, ARMW, APWR, BRD, BWR, FPRD, FPRW, FPWR, FRMW, LRD, LRW, LWR | ||
同步模式 | 自由運行 | ||
鏈接模式 | 雙網口菊花鏈 | ||
數據交換 | |||
協議數據交換延遲 | <1ms | ||
網關延遲 | <5ms | ||
數據一致性 | 整體一致 | ||
交換周期 | 每周期 | ||
PN 主站異常 | 輸入數據可配置清零、保持，默認保持 | ||
EC 從站異常 | 輸出數據可配置清零、保持，默認清零 | ||
防護等級 | |||
模塊防護等級 | IP20 | ||
供電電源 | |||
輸入電壓 | 20.4VDC～28.8VDC(24.0VDC -15%~+20%) | ||
模塊功耗 | 180mA@24VDC | ||
額定電壓 | 24.0VDC | ||
啟動時間 | |||
模塊上電至初始化完成的時間 | <10S | ||
其他 | |||
以太網方式固件升級 | 支持，使用網關工具集 | ||
清除配置，復位默認 | 支持，撥碼方式 | ||
MAC 地址 | 支持設置 | ||

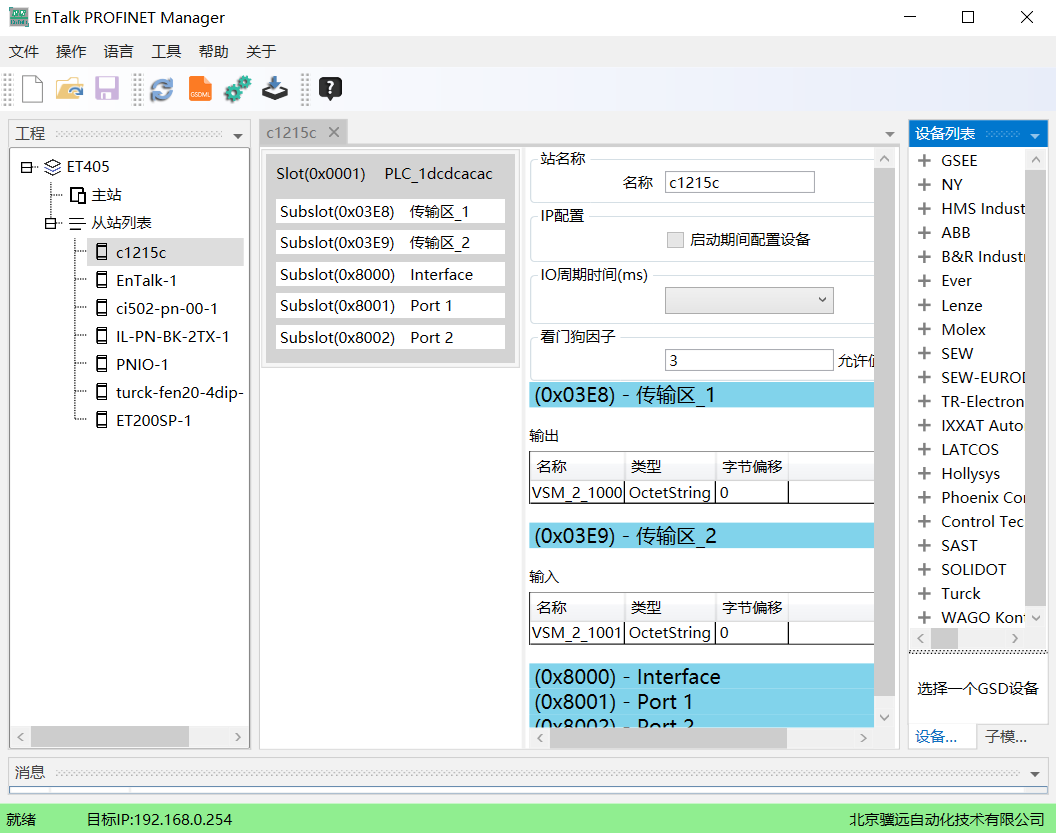

ET405配置工具
1. 配置PROFINET主站和PROFINET從站參數
2. 分配從站設備名稱
-
