1摘要

        河南礦山一個工業自動化項目中，控制中心系統通過監控變頻器不同的狀態來控制變頻器啟停，設定變頻器的運行速度進而控制電機。監控系統采用西門子1500系列PLC，支持PROFINET協議，變頻器為匯川產品，支持MODBUS協議，作為MODBUS從站設備。

1.1解決方案

        匯川變頻器在正產工作時支持MODBUS協議，作為MODBUS從站，監控系統西門子S7-1500系列PLC支持PROFINET協議。協議上不一致無法直接通訊實現數據交互。需要通過第三方的協議轉換模塊來實現不同協議之間的數據交換。在本案例中使用PROFINET轉MODBUS網關模塊JY-ET-003，實現數據的整體交互。

1.2關鍵詞

        PROFINET轉MODBUS    S7-1500    匯川變頻器    JY-ET-003

2應用項目配置示例

2.1自動化任務概述

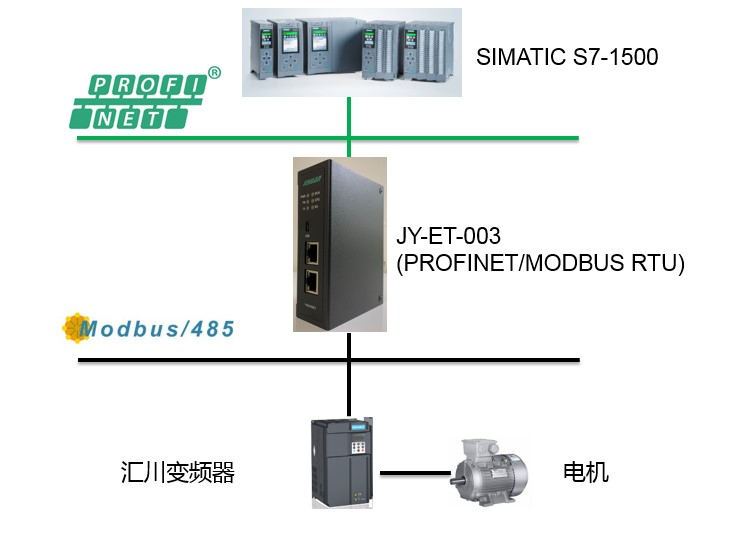

        下圖提供自動化任務的概述，JY-ET-003網關模塊連接西門子S7-1500 PLC(PROFINET)和匯川變頻器（MODBUS）通訊。

圖2.1 自動化任務概述

2.2使用環境

        本文例子基于以下使用環境創建

2.2.1硬件部分

2.2.2軟件部分

2.3參數配置舉例

2.3.1匯川變頻器通訊參數以及MODBUS命令

        根據匯川通用型變頻器手冊設置MODBUS通訊參數以及讀寫寄存器，如下圖：

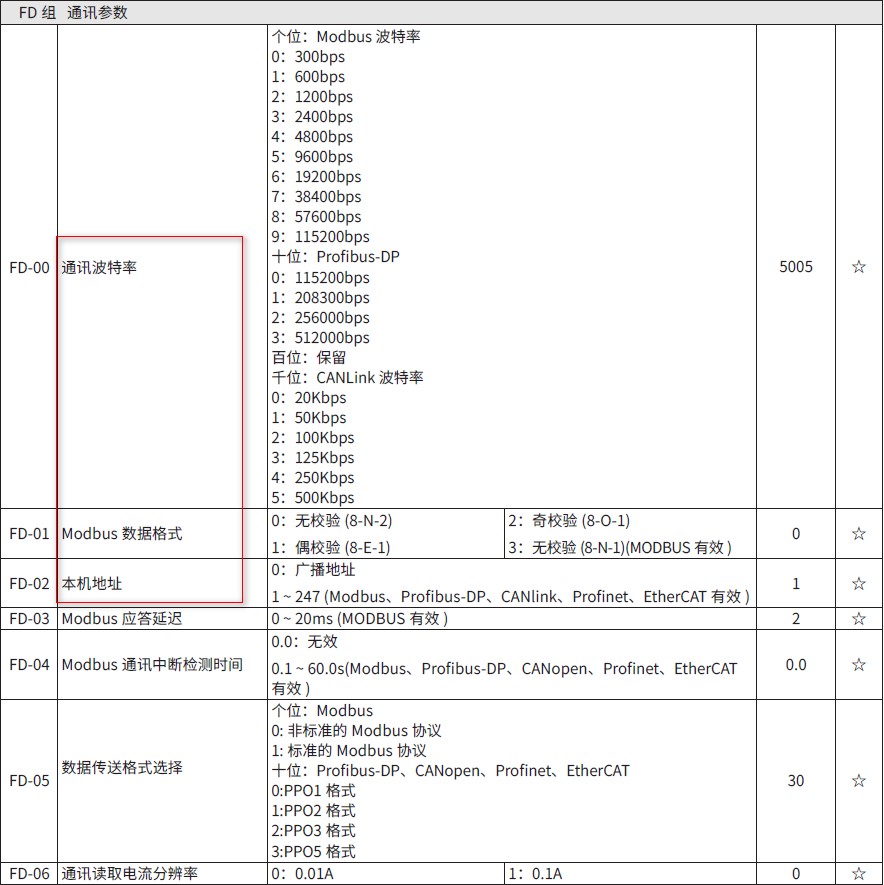

圖2.3.1 通用型變頻器MODBUS通訊參數

        變頻器狀態及控制命令地址：

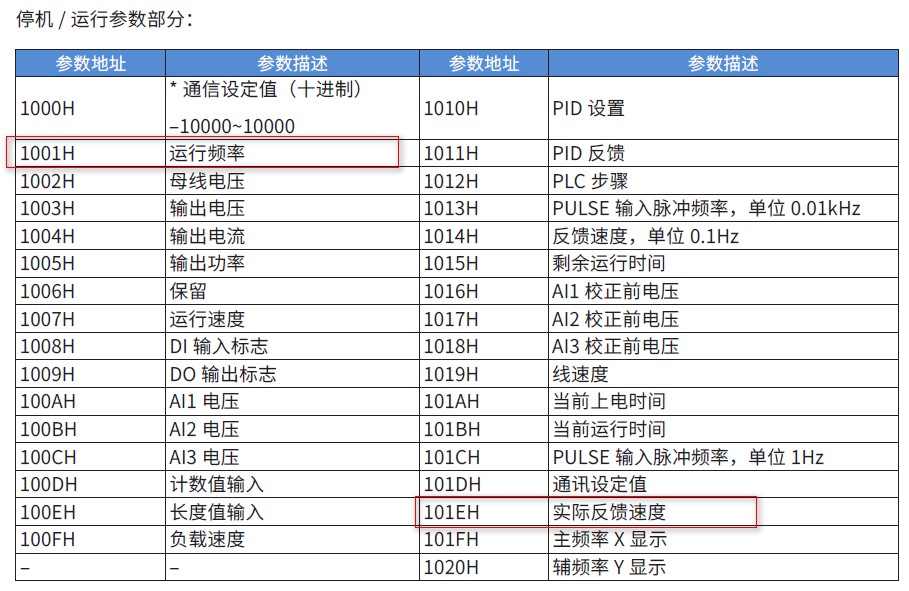

圖2.3.2 運行頻率參數

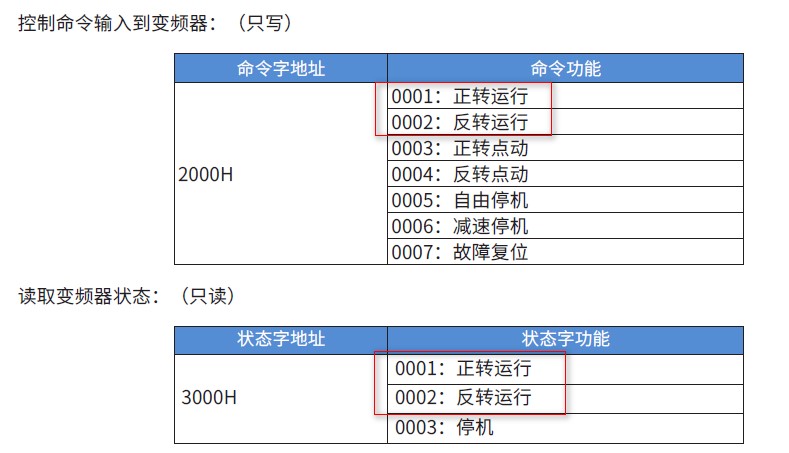

圖2.3.3 狀態參數

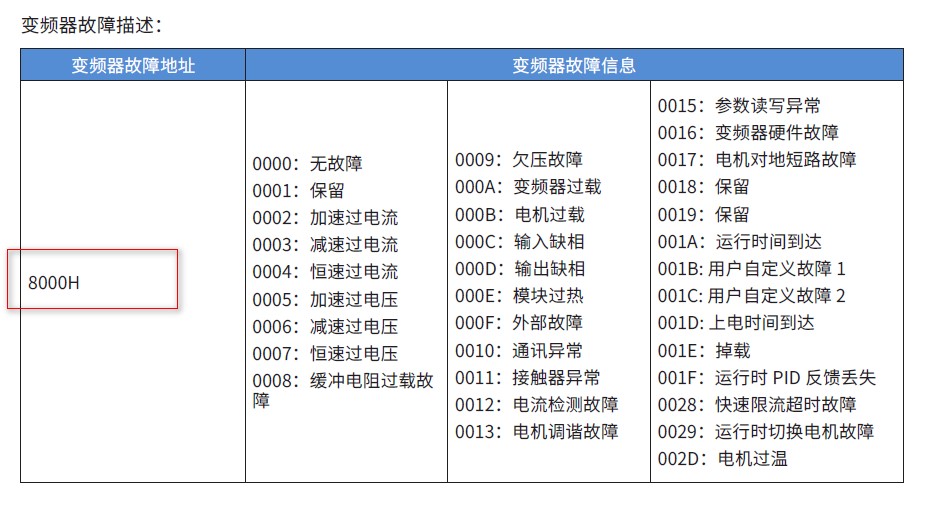

圖2.3.4 故障描述

        其中包括寫入運行頻率值、正轉運行、反轉運行；

        讀取變頻器狀態值：反饋速度、運行狀態、故障反饋；

2.3.2網關配置

1.通過MiniUSB口將JY-ET-003與PC相連，給JY-ET-003上電；

2.打開配置軟件，根據需求在配置軟件中進行配置（請參考配置軟件的使用方法）；

3.點擊工具欄中的“下載”按鈕，將配置下載到JY-ET-003中；

圖2.3.5 配置網關通訊參數

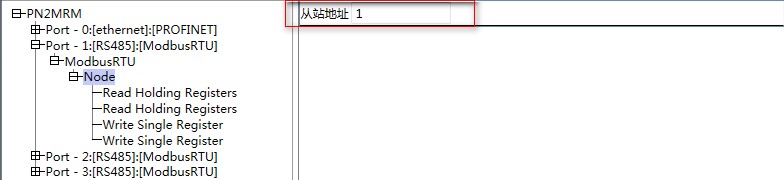

圖2.3.6 讀取變頻器狀態

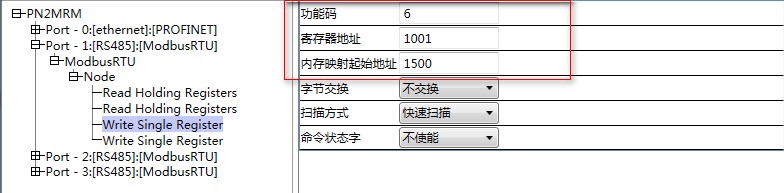

圖2.3.7 寫入變頻器輸出頻率值

3結論

        在本案例中， PROFINET轉MODBUS RTU網關模塊JY-ET-003作為變頻器設備與西門子PLC之間的橋梁，通過配置軟件進行簡單的數據映射，快速的實現了監控系統S7-1500 PLC通過PROFINET協議遠程控制MODBUS協議的匯川變頻器所控制電機的啟停及轉速設置，保證系統正常安全運行，滿足客戶自動化控制需求。

應用場景：

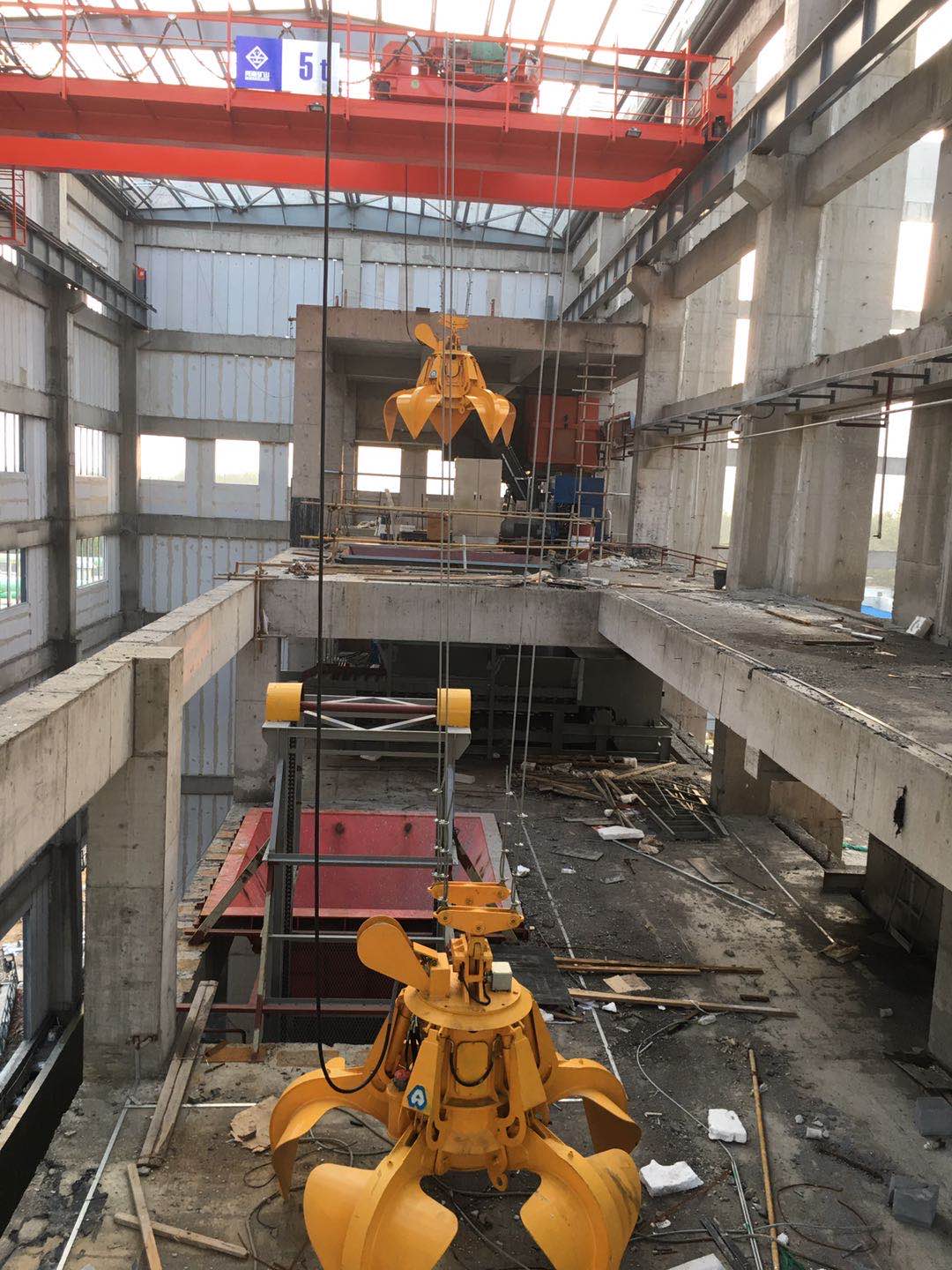

        天車設備、起重機行業（河南礦山，控制起重機變頻器）等。
