PROFINET轉Modbus助力上位機對接KUKA機械臂

時間：2022-05-27 12:01:25 點擊：次

項目背景

    近年來，機械臂越來越高頻的出現在社會生活和公眾視線中。諸如工業裝配車間，自動采集口鼻拭子做核酸檢測……

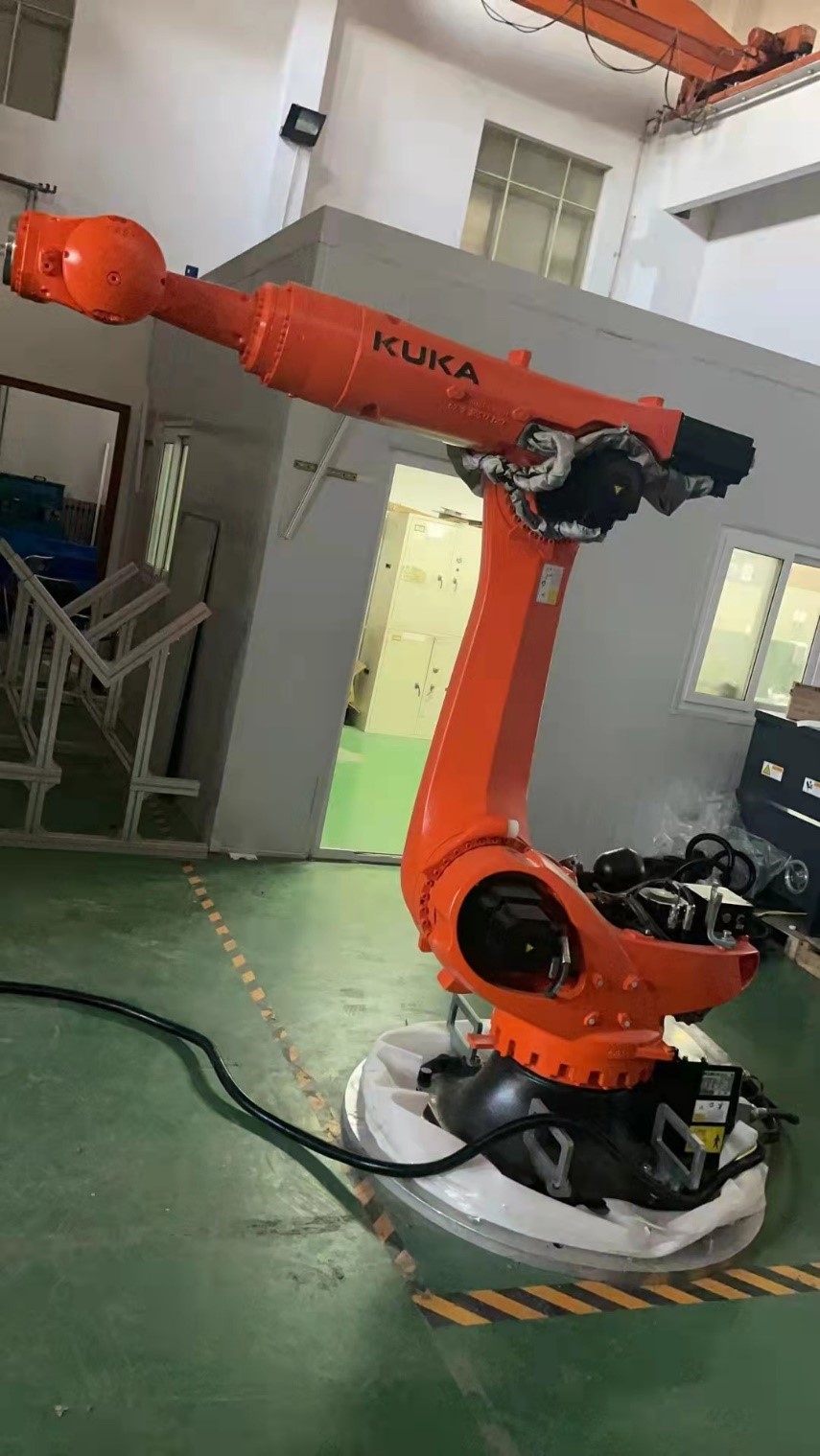

    在某車間，中控室的上位機軟件操控機械臂作業，上位機支持Modbus協議；KUKA機械臂作為PROFINET主站，兩者之間采用不同的通訊協議，如何通過上位機控制和采集KUKA機械臂成為該項目的難點。

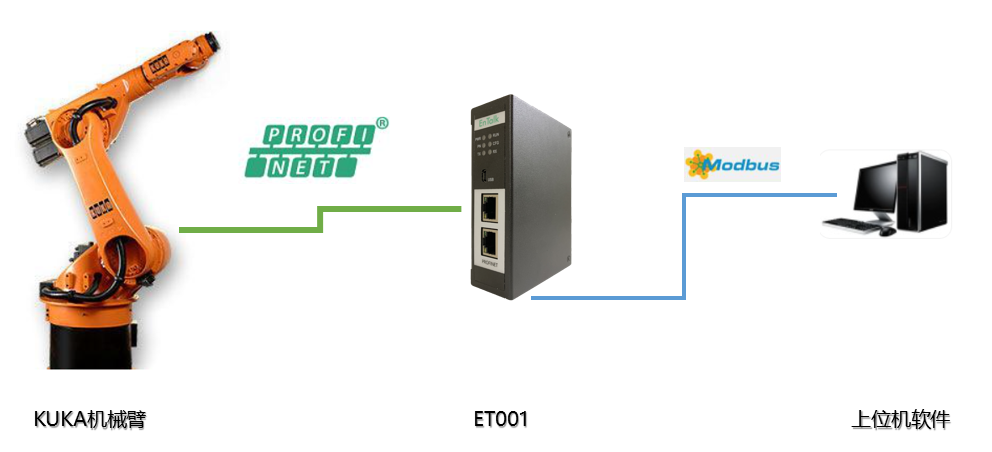

    北京驥遠自動化第一時間提供了解決方案：通過PROFINET Slave to Modbus RTU Master實現是上位機與KUKA機械臂之間的通訊。



產品功能

    在PROFINET側，網關作為PROFINET-IO設備工作，并且使用卡槽和子卡槽（sub-slots）用于數據交換；

    為客戶提供此網關的GSDML文件，通過加載GSDML文件并配置PROFINET網絡；

    在串口側，該設備既可作為Modbus主從站也可由用戶自定義協議。

    由配置軟件完成PROFINET-IO和串口數據的映射，通過網關完成PROFINET-IO網絡數據和串口網絡數據交換




項目實現

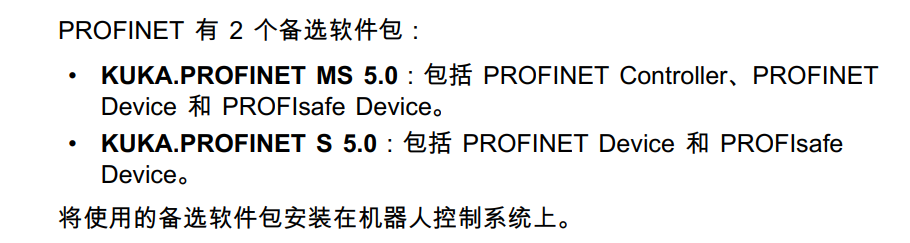

    KUKA機械臂上配置軟件包，在WorkVisual上配置機械臂為PROFINET主站

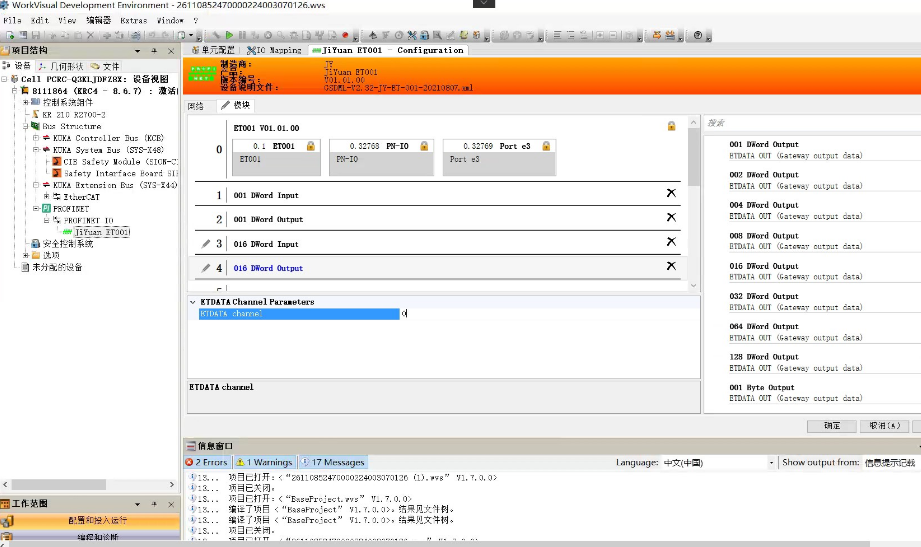

   加載ET001的xml文件

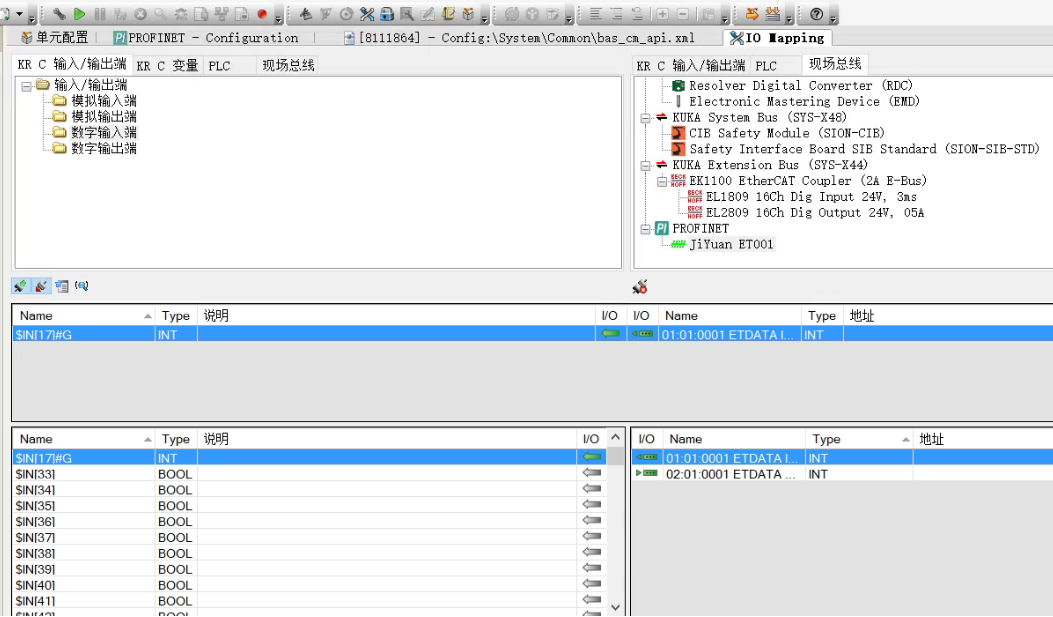

    組態映射區



    調試上位機軟件






總結

    該項目使用北京驥遠自動化提供的PROFINET轉Modbus RTU網關ET001簡單快速的打通了KUKA機械臂與上位機軟件的通訊壁壘，實現了對機械臂精準的操控和位置信息讀取反饋，確保設備系統穩定、安全、高效工作。


后續

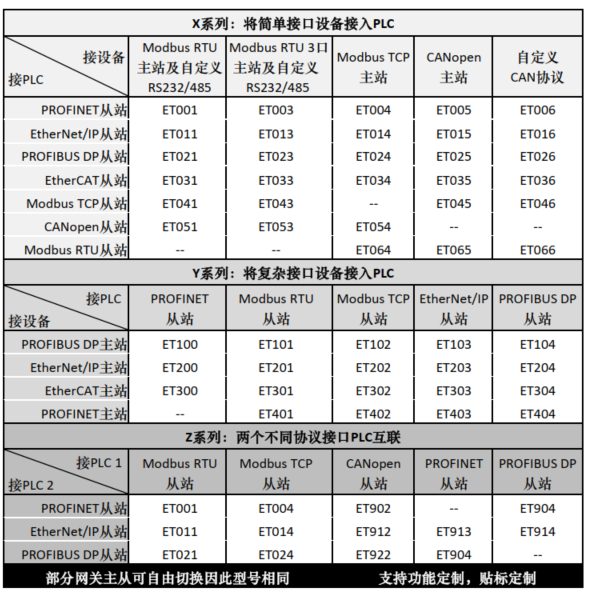

    北京驥遠自動化也提供現場總線的網關，歡迎大家選用
