1        摘要

    在制藥行業生產過程需要對水質進行檢測來滿足現場設備用水，水質的檢測經常會用到相關的模擬量數據，比如硬度、PH計等各類Modbus儀表，控制器需要實時采集生產流程中各個環節的生產數據。滿足智能生產的同時也要滿足智慧工廠的需求。

    系統通過可編程邏輯控制器實時與現場的儀表進行通訊。采用西門子1200系列PLC，支持PROFINET協議，儀表支持Modbus協議，作為Modbus從站設備。

1.1      解決方案

    智能儀表在正產工作時支持Modbus協議，作為Modbus從站，監控系統西門子S7-1200系列PLC支持PROFINET協議。協議上不一致無法直接通訊實現數據交互。需要通過第三方的協議轉換模塊來實現不同協議之間的數據交換。在本案例中使用PROFINET Salve - Modbus RS232/RS485網關模塊JY-ET-001實現數據的整體交互，滿足制藥企業用水環節對不同儀表的實時數據采集。

1.2      關鍵詞

    PROFINET Slave - Modbus RS232/RS485    S7-1200    Modbus智能儀表    JY-ET-001

2        應用項目配置示例

2.1      自動化任務概述

    下圖提供自動化任務的概述，JY-ET-001網關模塊連接西門子S7-1200 PLC和Modbus儀表通訊。

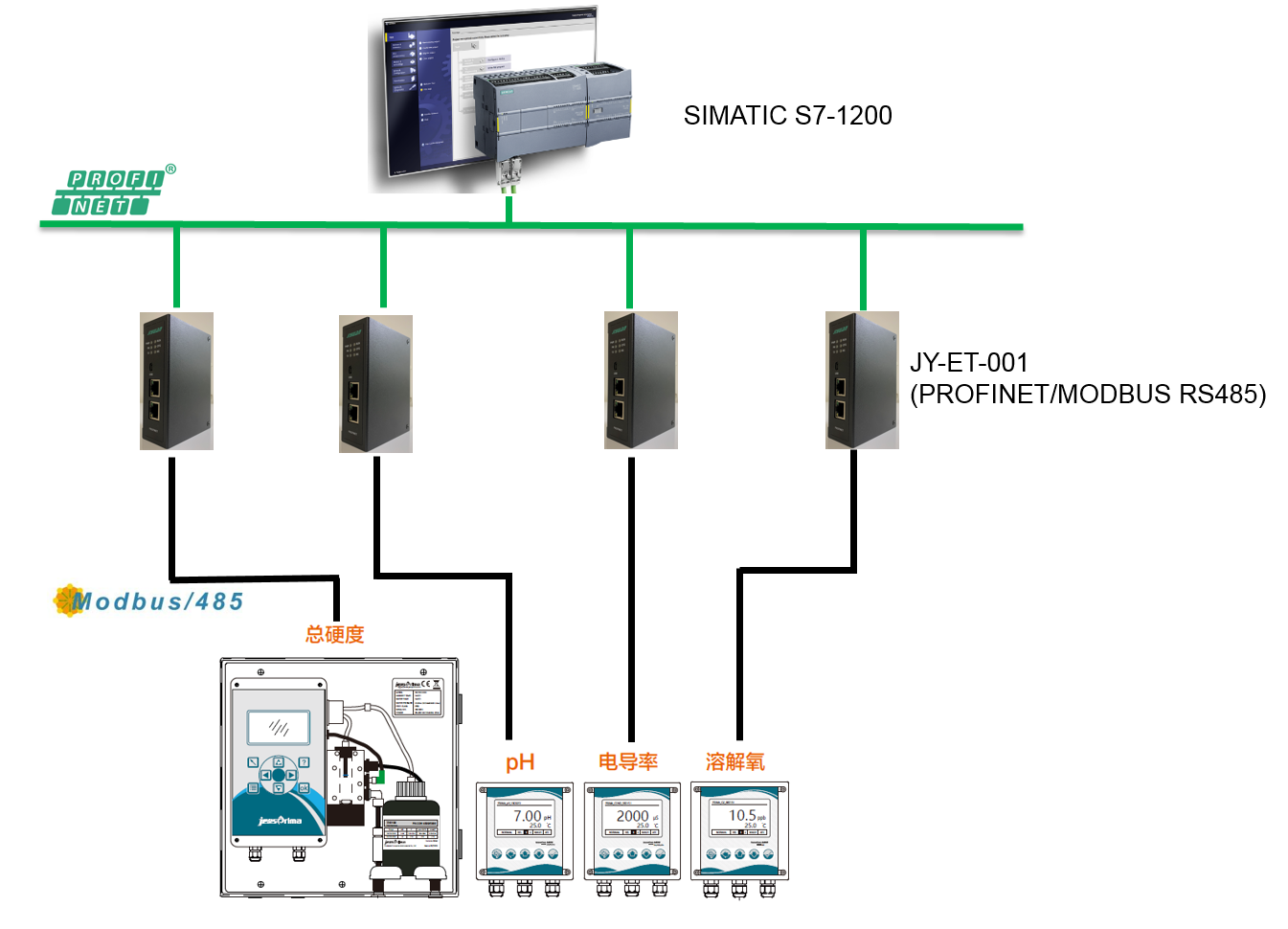

                                                       圖2.1 自動化任務概述

2.2      使用環境

    本文例子基于以下使用環境創建

2.2.1硬件部分

2.2.2軟件部分

2.3      參數配置舉例

2.3.1   儀表Modbus命令

        根據儀表資料設置Modbus通訊參數，如下圖：

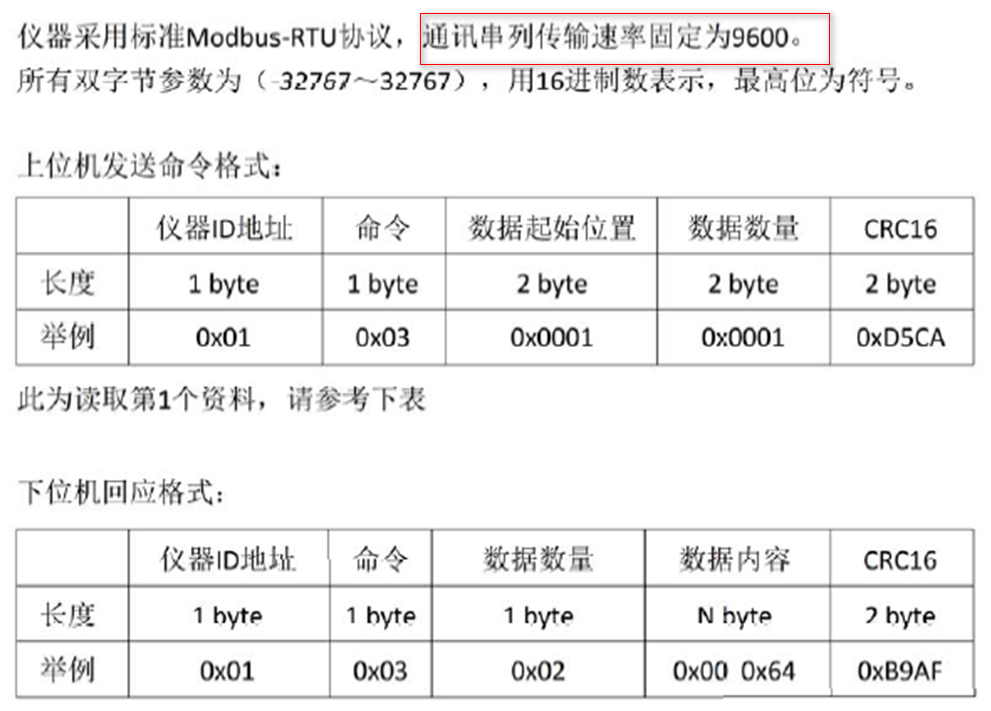

                                                       圖2.3.1 Modbus智能儀表（1類）通訊參數

                    寄存器地址如下圖：

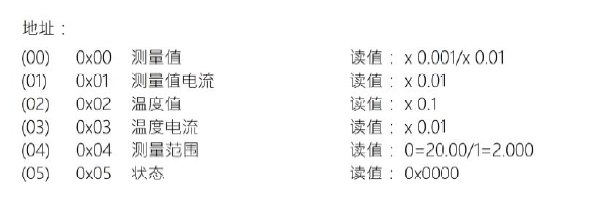

                                                       圖2.3.2 Modbus智能儀表（n類）寄存器地址

2.3.2   網關配置

    以下基于其中任一網關模塊舉例：

        1.    通過MiniUSB口將JY-ET-001與PC相連，給JY-ET-001上電；

        2.    打開配置軟件，根據需求在配置軟件中進行配置（請參考配置軟件的使用方法）；

        3.    點擊工具欄中的“下載”按鈕，將配置下載到JY-ET-001中；

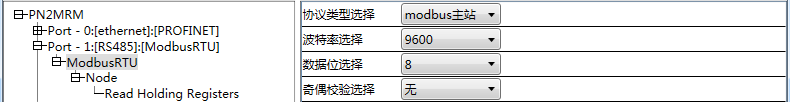

                                                       圖2.3.3 配置網關通訊參數

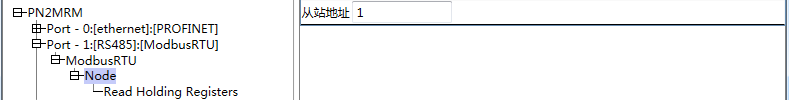

                                                       圖2.3.4 配置網關通訊從站地址

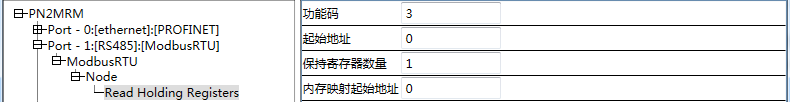

                                                       圖2.3.5 讀取Modbus儀表寄存器地址

3        結論

    在本案例中， PROFINET Slave - Modbus RS232/RS485 RS485網關模塊JY-ET-001作為智能Modbus儀表設備與西門子PLC之間的橋梁，通過配置軟件進行簡單的數據映射，快速的實現了監控系統S7-1200 PLC通過PROFINET協議遠程實時采集Modbus協議的儀表數據，無需人員現場核實，保證系統數據正常高效存儲，滿足制藥企業智慧工廠的需求。

    應用場景：

    制藥用水、鍋爐水。
