1        摘要

    邊緣網關力求打造工業設備的解決方案，將設備通過4G的方式接入互聯網，利用先進的云技術實現大量設備數據傳輸、遠程運維等功能，降低工廠的投入，讓廣大企業跨入工業互聯網時代。

1.1      解決方案

    邊緣網關用于連接現場PLC、儀表、軟啟動器、變頻器等設備，通過4G無線的方式將設備數據傳輸至云平臺（阿里云、百度云、騰訊云）。本案例中需要實現現場的ABB PSTX系列軟啟動器設備基于RS485通訊連接邊緣網關將數據通過MQTT協議傳輸至云平臺。

1.2      關鍵詞

    4G      MQTT      邊緣網關      云平臺

2        應用項目配置示例

2.1      自動化任務概述

    下圖提供自動化任務的概述，邊緣網關模塊連接ABB PSTX 105-600-70D軟啟動器設備，通過MQTT協議發布至云端。

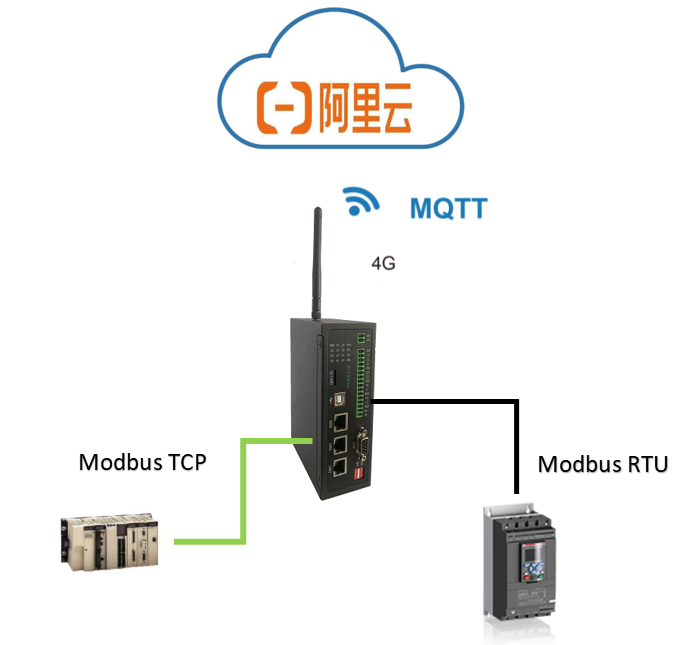

                                                      圖2.1 自動化任務概述

2.2      使用環境

    本文例子基于以下使用環境創建

2.2.1硬件部分

2.2.2軟件部分

2.3      參數配置舉例

2.3.1   讀取軟啟動器設備數字量輸入數據

    ABB PSTX系列軟啟動器設備通過RS485至邊緣網關。使用Modbus 功能碼01讀取。

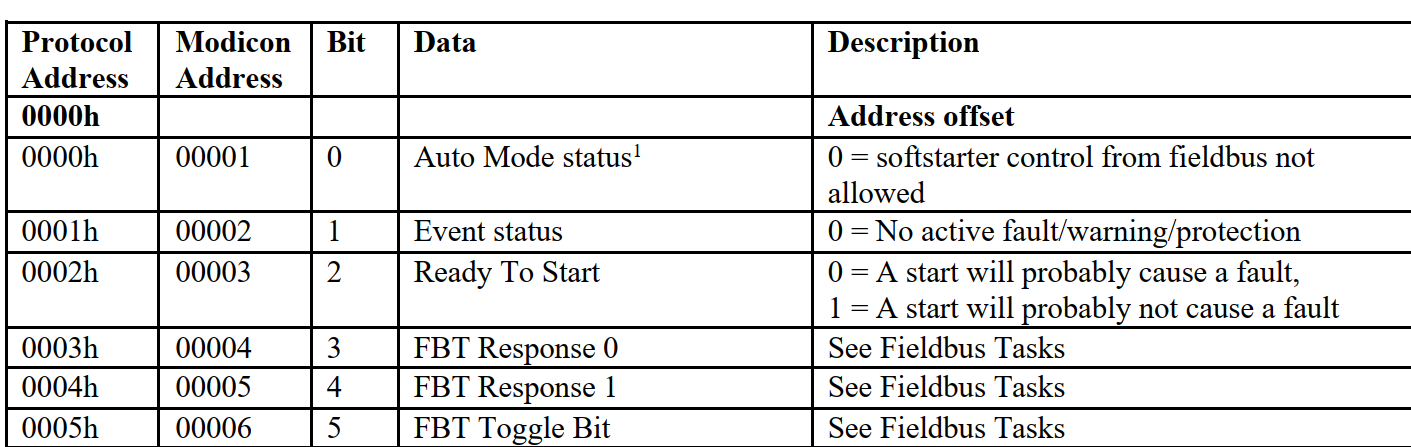

                                                      圖2.3.1 數字量輸入寄存器地址

2.3.2   寫入軟啟動器設備數字量輸出數據

     來自PLC下發至軟啟動器設備，使用Modbus 功能碼15寫入。

                                                      圖2.3.2數字量輸出寄存器地址

2.3.3   讀取軟啟動器設備輸入型寄存器數據

      ABB PSTX系列軟啟動器設備通過RS485至邊緣網關。使用Modbus 功能碼04讀取。

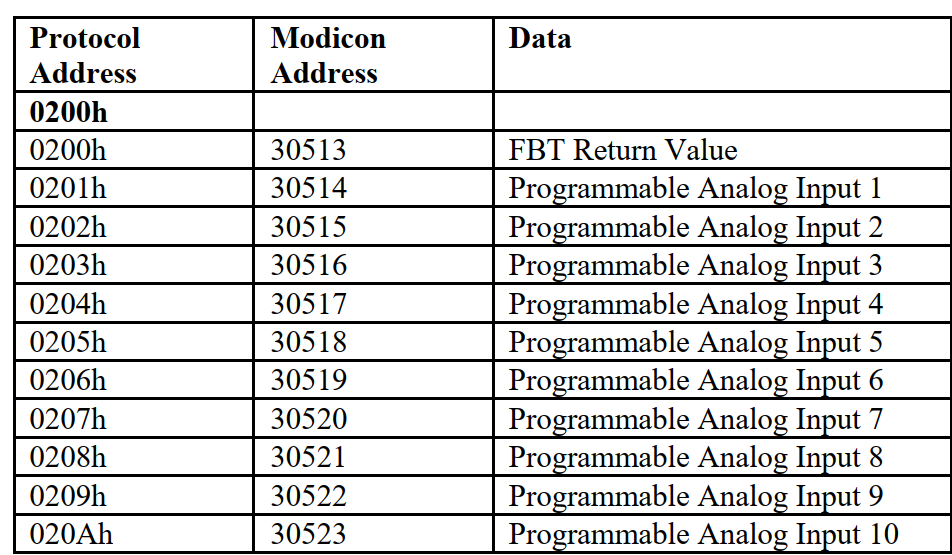

                                                      圖2.3.3 模擬量數據寄存器地址

2.3.4   邊緣網關配置

    1.      通過網線將邊緣網關與PC相連，PC的IP地址網段為192.168.1.xxx，給網關上電；

    2.      打開配置軟件Any Gateway Studio，根據需求在配置軟件中進行配置；

        1）   新建工程，添加MQTT配置信息，包括發布云端的IP地址、Port、Topic的數據地址和長度；

                                                      圖2.3.4 MQTT配置信息

  2）配置Modbus RTU主站信息，信息與需要讀取和寫入軟啟動器設備的數據寄存器地址匹配，添加節點（即軟啟動器從站設備地址），在Node下插入讀寫命令；

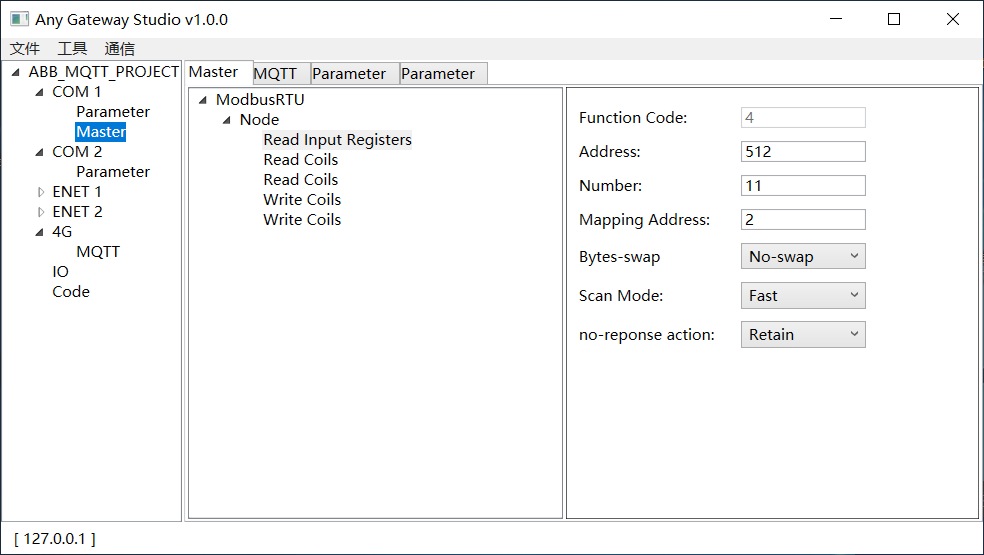

                                                      圖2.3.5  Modbus RTU配置信息

            3.    點擊工具欄中的“通訊 - 下載”按鈕，將配置下載到邊緣網關中；

3        結論

      在本案例中， 邊緣網關實現工業級的可靠性，實現支持隨時通過云平臺監控設備運行狀態。

      應用場景：廣泛應用于水質監控、環境監測、智能樓宇、能源電力等有設備遠程監控需求的領域。
