PROFINET轉CAN網關監測從站在線設置文檔
時間：2022-05-28 16:15:22 點擊：次
1 摘要
采用西門子S7系列PLC，支持PROFINET協議，儀表設備支持CAN自由口通訊協議。
本文檔介紹如何在TIA Portal、ECSP-CAN中設置監測CAN設備離線通過S7系列PLC在TIA Portal上查詢狀態，主要是配置PN-CAN自由口網關模塊的發送狀態字節和接收觸發字節映射至PROFINET端緩存區功能；
2 應用項目配置示例
2.1 使用環境
本文例子基于以下使用環境創建
2.1.1硬件部分
組件 | 數量 | 描述 |
SIMATIC S7-1200 CPU | 1 | V4.2 |
JY-ET-006 | 1 | PROFINET Slave – CAN Free網關 |
CAN Free設備 | 1 | CAN Pro偵聽器模擬 |
2.1.2軟件部分
組件 | 數量 | 描述 |
TIA Portal | 1 | V15 |
CAN Pro協議分析平臺 | 1 | V1.50.2.367 |
2.1.3實例文件和項目
組態 | 注釋 |
PN2CAN_SlaveOffTset | TIA工程 |
PN2CAN_SlaveOffTest202107171020 | PN-CAN Free配置工程 |
PROFINET Slave – CAN網關監測從站在線設置文檔 | 本文檔 |
2.2 測試步驟
2.2.1 PROFINET組態
在TIA porta安裝PROFINET Slave – CAN Free的 GSD文件；
1） TIA Portal組態

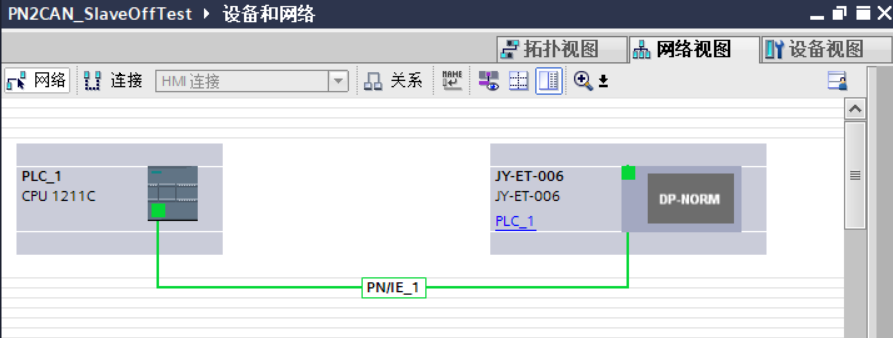

創建工程，在網絡視圖組態CPU 1211C與JY-ET-006的PROFINET的網絡連接

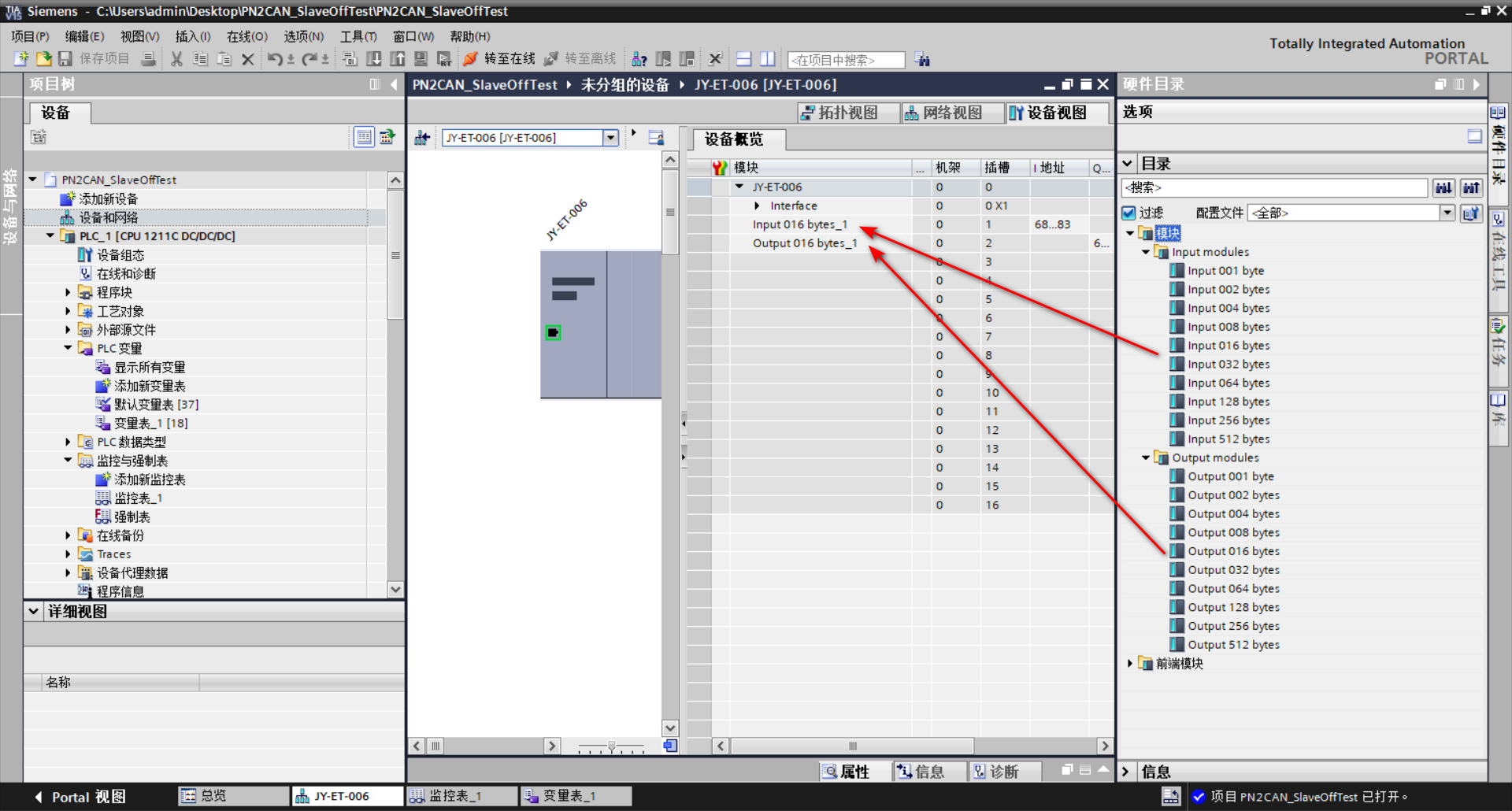

在設備視圖中，組態JY-ET-006的輸入輸出字節數據各為16個字節；
2） 組態CPU 1211C的IP地址：192.168.0.1；
JY-ET-006的IP地址為192.168.0.2，設備名稱：JY-ET-006；

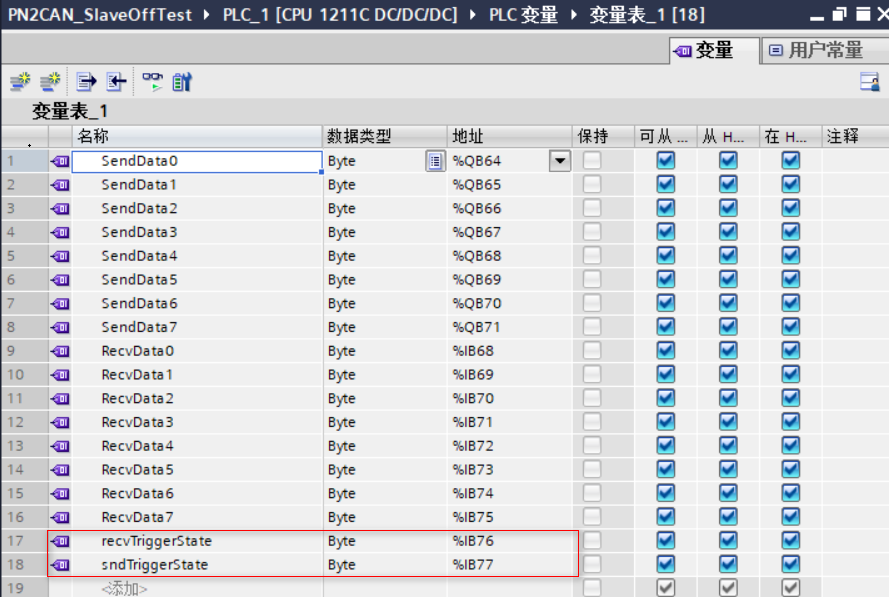

3） 如下圖所示，將PN-CAN Free的“接收觸發字節”映射至變量 “recvTriggerState”，地址%IB76（偏移地址 = 8)），“發送狀態字節”映射至變量“sndTriggerState”，地址%IB77（偏移地址 = 9）；
2.2.2 網關配置

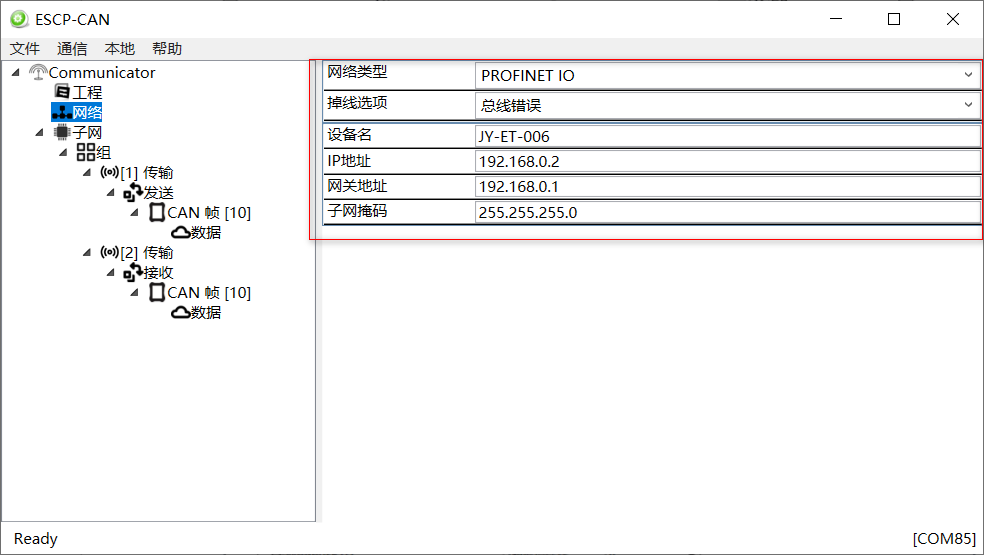

1. 新建工程選擇PROFINET IO設備，在“網絡”中設置PROFINET端的通訊參數，設備名與TIA Portal上設置一致，如下圖所示：

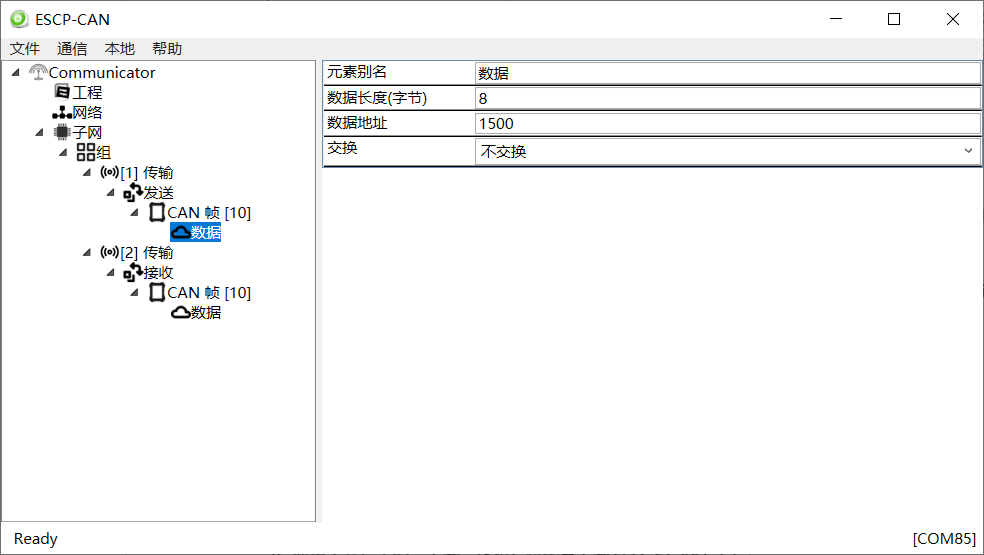

2. 在“子網”中添加組，分別再次添加“發送”和“接收”傳輸，設置CAN ID = 10，發送和接收分別是8字節，發送數據的映射起始地址為1500，接收數據的映射起始地址為0；

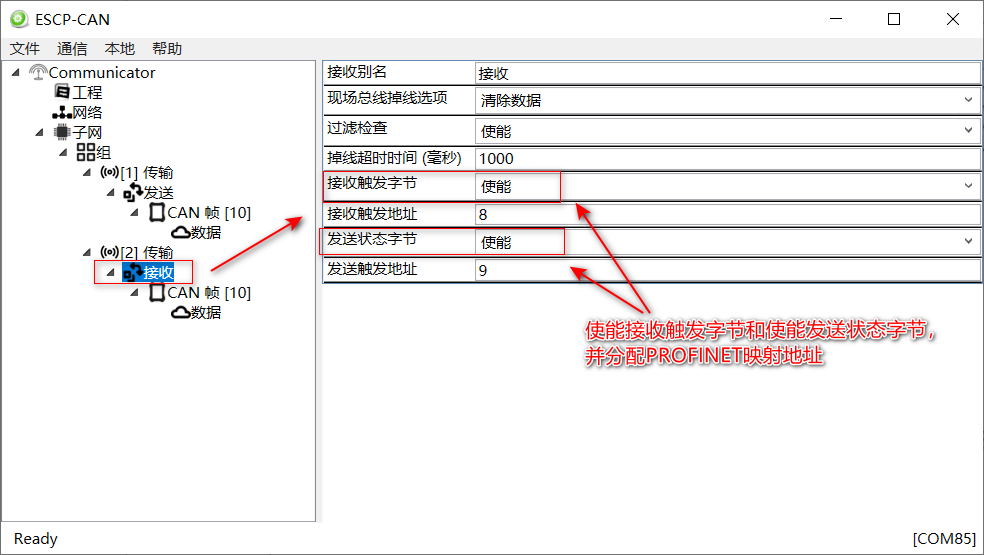

3. 在接收的傳輸中使能“接收觸發字節”以及“發送狀態字節”，同時分配映射地址；
類型 | 描述 |
接收觸發字節 | 使能：當使能“接收觸發字節”后， CAN設備在正常在線時，“接收觸發地址”中映射的地址數據實時刷新變化，變化值在0x00 – 0xFF循環變化；CAN設備離線后，映射地址數據停止刷新變化； 除能：不使能上述功能； |
發送狀態字節 | 使能：當使能“發送狀態字節”后， CAN設備在正常在線時，“發送狀態字節”中映射的地址數據值為0x00； CAN設備離線后，映射的地址數據值為0x01； 除能：不使能上述功能； |
“接收觸發字節”的觸發地址設置值為8（0起始偏移地址）；
“發送狀態字節”的觸發地址設置值為9（0起始偏移地址）；
4. 通過MiniUSB口將JY-ET-006與PC相連，給JY-ET-006上電；
5. 點擊工具欄中的“通訊”下載按鈕，將配置下載到JY-ET-006中；
3 測試結論

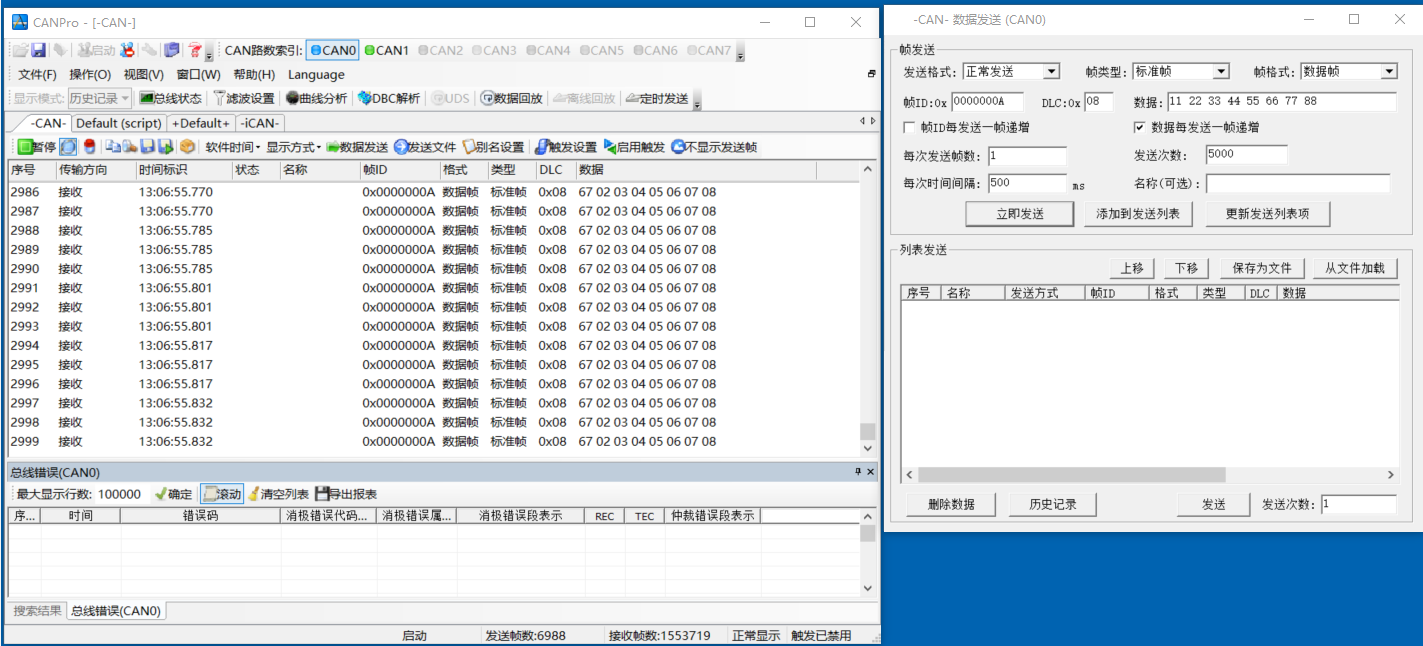

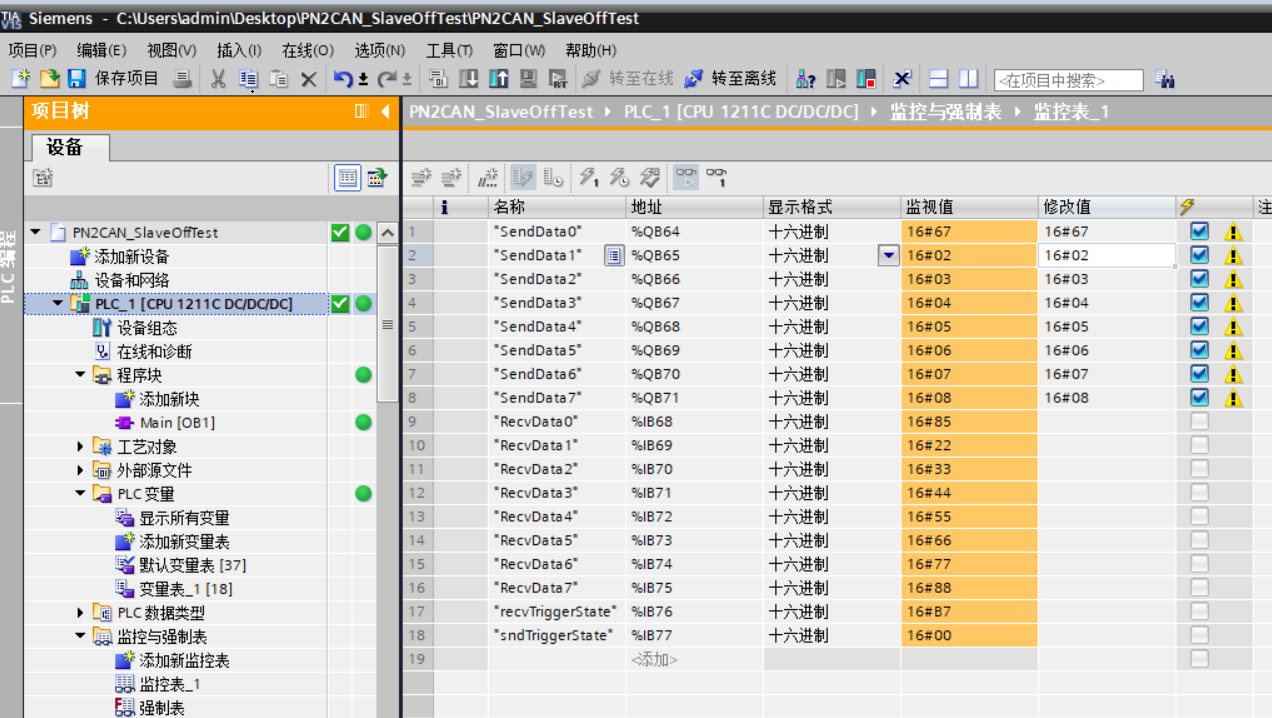

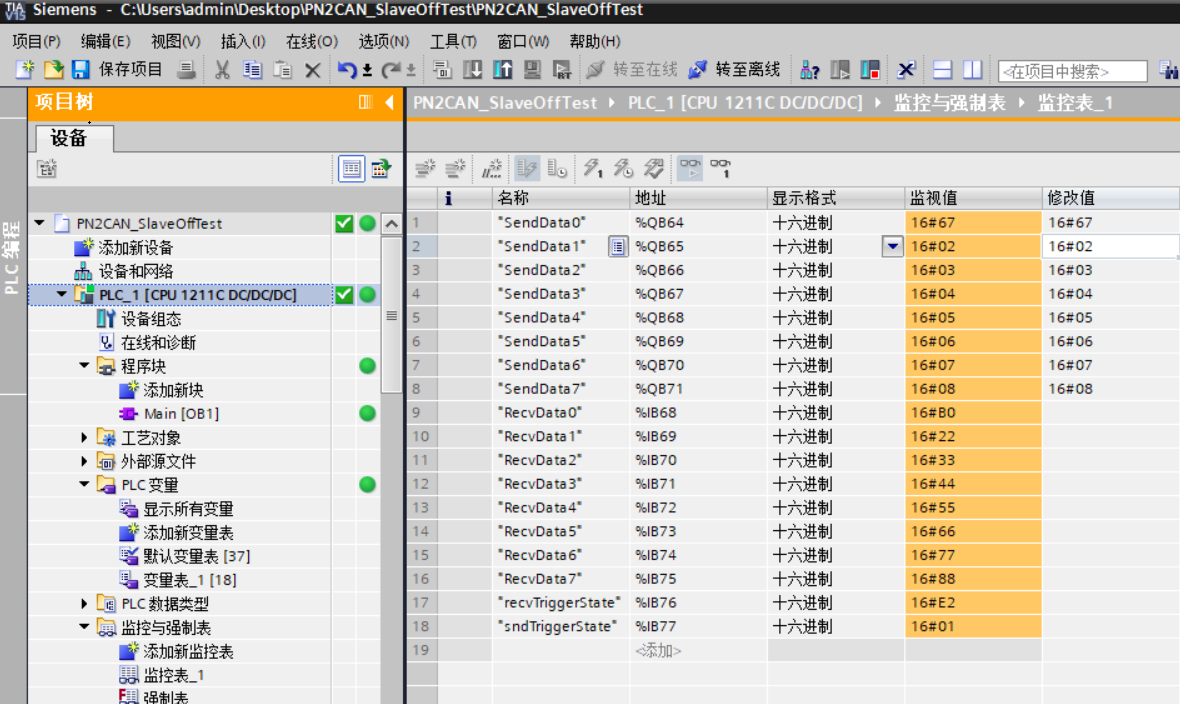

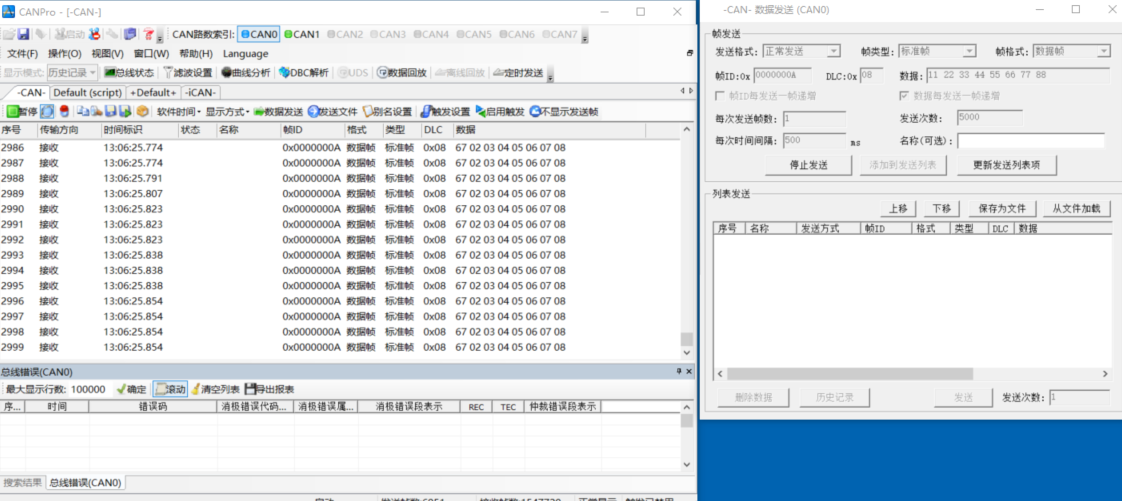

通訊正常后，CAN Pro 模擬CAN設備實時在線通訊，觀察TIA Portal中變量 “recvTriggerState”的值一直在刷新變化，且變量“sndTriggerState” = 0x00；監聽數據如下圖所示：
CAN Pro停止發送模擬CAN設備離線，觀察TIA Portal中變量“recvTriggerState”的值停止刷新變化，且變量“sndTriggerState” = 0x01；監聽數據如下圖所示：
